1. 产品简介
|

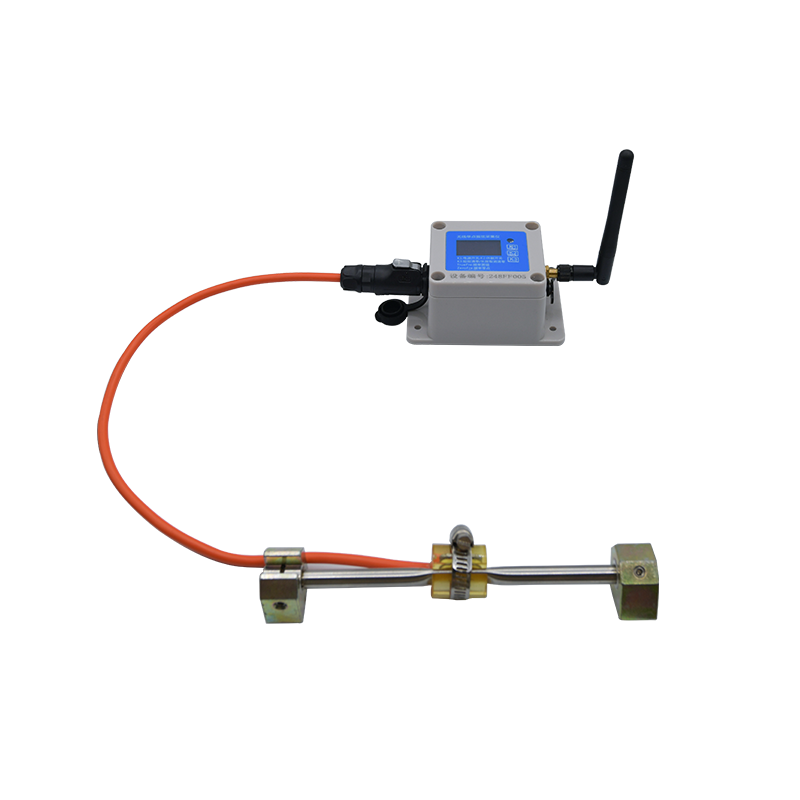

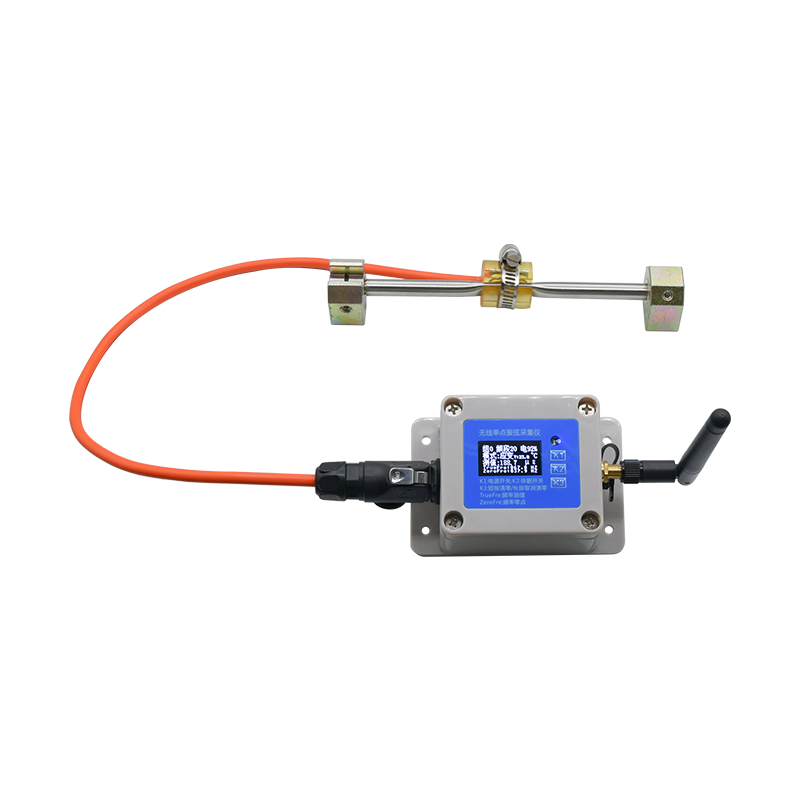

图1.1无线振弦应变计 |
产品应用领域：无线振弦应变计广泛应用于桥梁（桥梁荷载试验、单梁试验）、建筑、铁路、交通、水电、大坝等工程领域的混凝土及钢结构的应力应变测量，以充分了解被测构件的受力状态。
无线振弦应变计通过我司研发，告别传统振弦应变计采集频率后再去处理成应变的麻烦，直接将数据转换公式内置与程序内，实现了直接读取应变的功能。同时将数据的采集发射集成在尾部单点振弦发射器中，应用Zigbee无线组网技术，实现了无长布线、无线采集的功能。
2. 产品特点及参数
2.1主要特点：
※ 程序实现频率→应变的转换，无需后期处理；
※ 数据无线收发，无线采集；
※ 安装便捷，无需布线。
2.2 产品参数
产品名称 | 无线振弦应变计 |
产品型号 | JB-ZX-01 |
标准量程 | 3000με |
非线性度 | 直线：≤1%FS； 多项式：≤0.1%FS |
分辨力 | 0.1με |
温度范围 | -20℃～+80℃ |
标 距 | 150mm |
耐 水 压 | 不耐水压 |
安装方式 | 结构物表面粘贴或钻孔锚固、焊接 |
传输方式 | Zigbee、RS485信号（收发两用） |
无线传输距离 | 0.5～1KM |
通道数 | 单通道 |
供电方式 | 内置可充电锂电池 |
工作电压电流 | DC﹢8～12V、＜100mA |
工作湿度 | ≤85% |
防护等级 | IP65 |
3. 安装说明（以荷载试验为例）
●第一步：准备物品。准备振弦应变计、单点发射器、胶水。如图3.1所示。
|

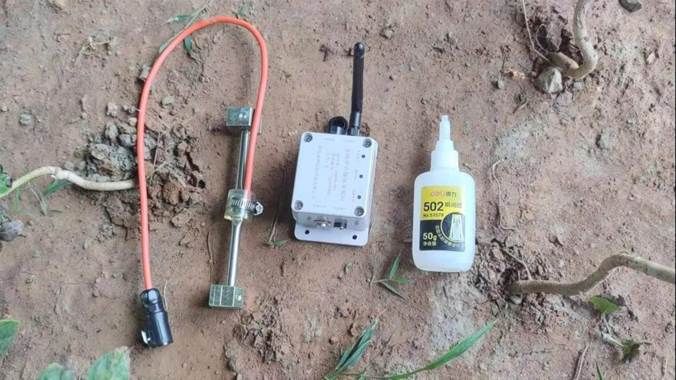

图3.1 物品准备 |
●第二步：安装振弦应变计。在振弦应变计的底座上涂上胶水，手扶大约30秒（夏天）即可粘牢。如图3.2～3.4所示。
|

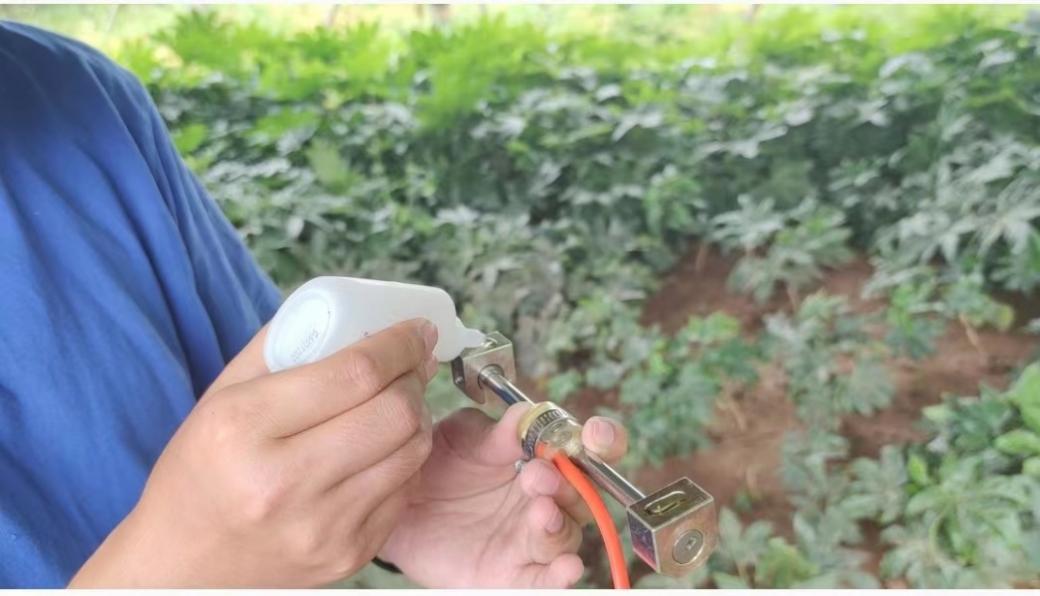

图3.2 涂胶水 |
|

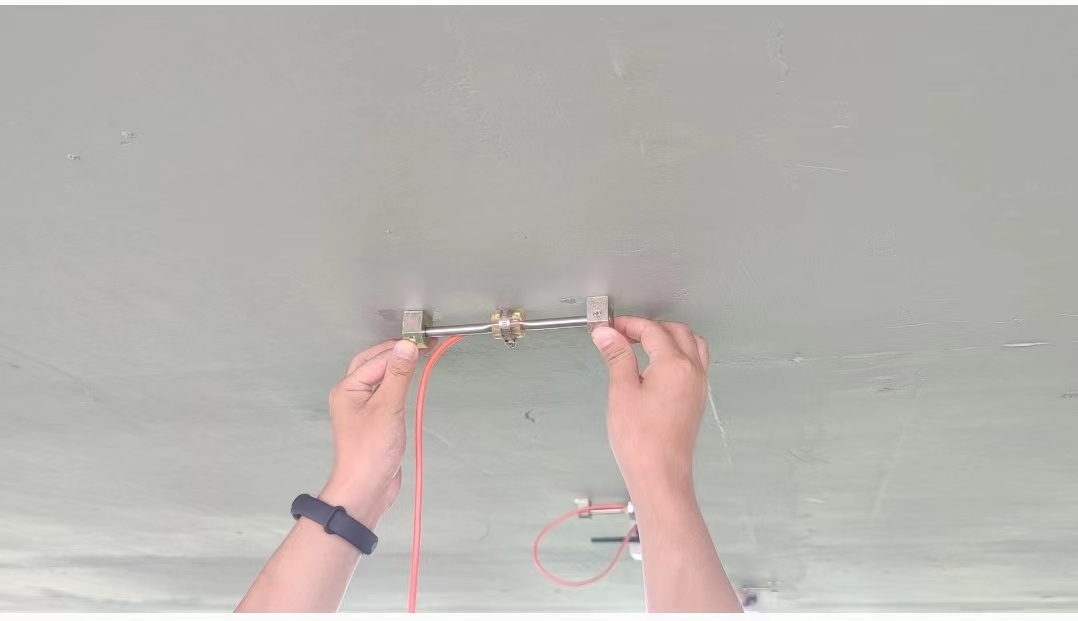

图3.3 手扶 |
|

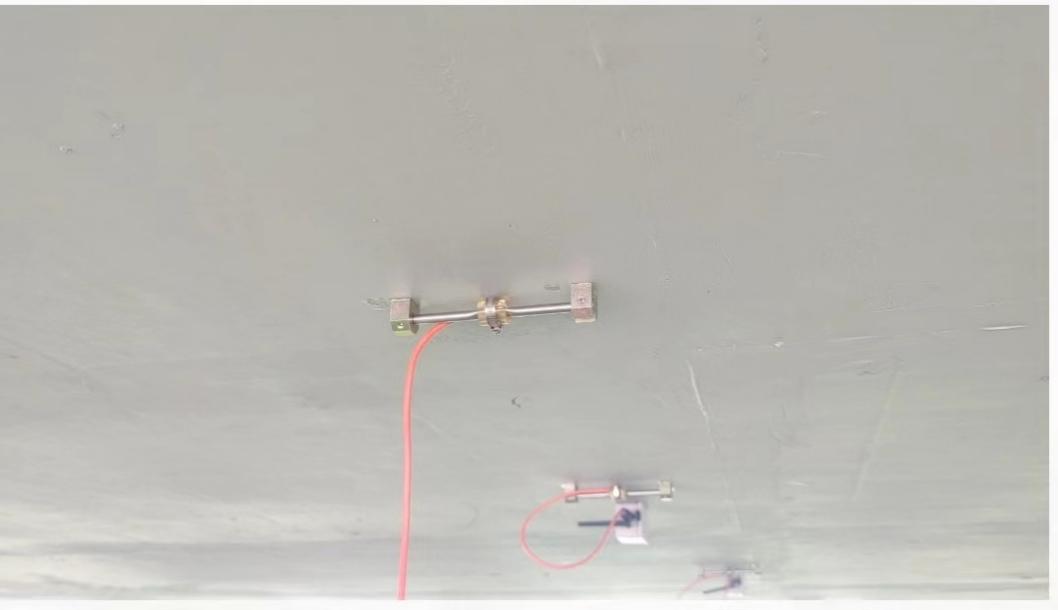

图3.4 振弦应变计安装完成 |
●第三步：安装单点振弦发射器。撕下事先粘贴在单点振弦发射器侧面的强力双面胶，将单点振弦发射器粘在振弦应变计的尾部大约10CM的位置，再将振弦应变计的接头接在单点振弦发射器的接口上，最后按下单点振弦发射器侧面的开关。如图3.5～3.9所示。
|

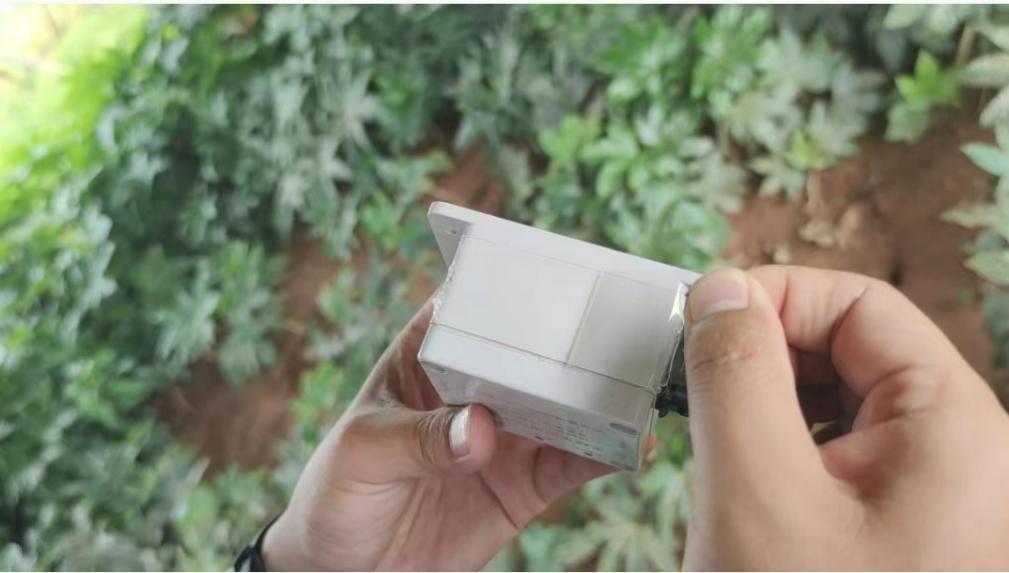

图3.5 撕下粘贴在侧面的双面胶 |
|

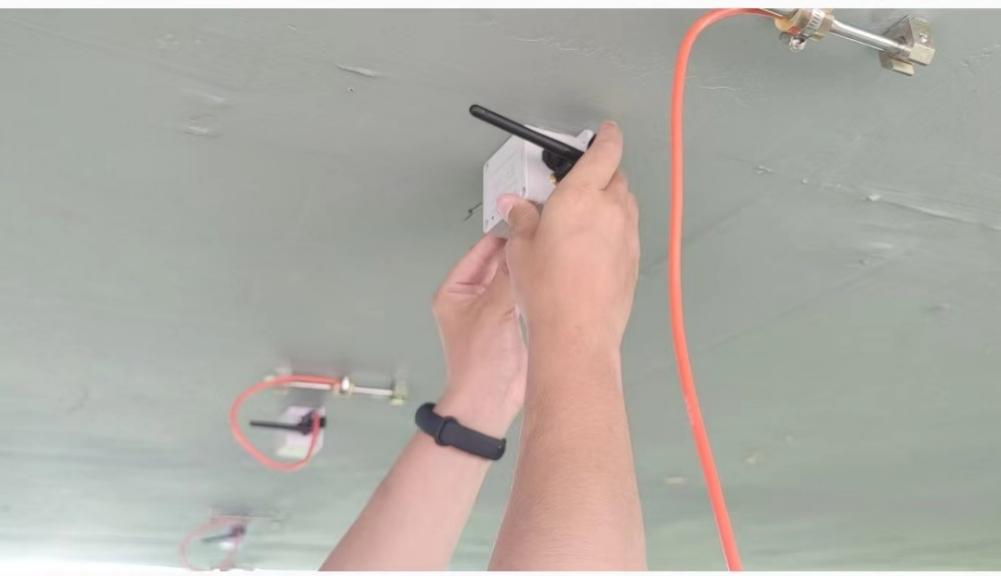

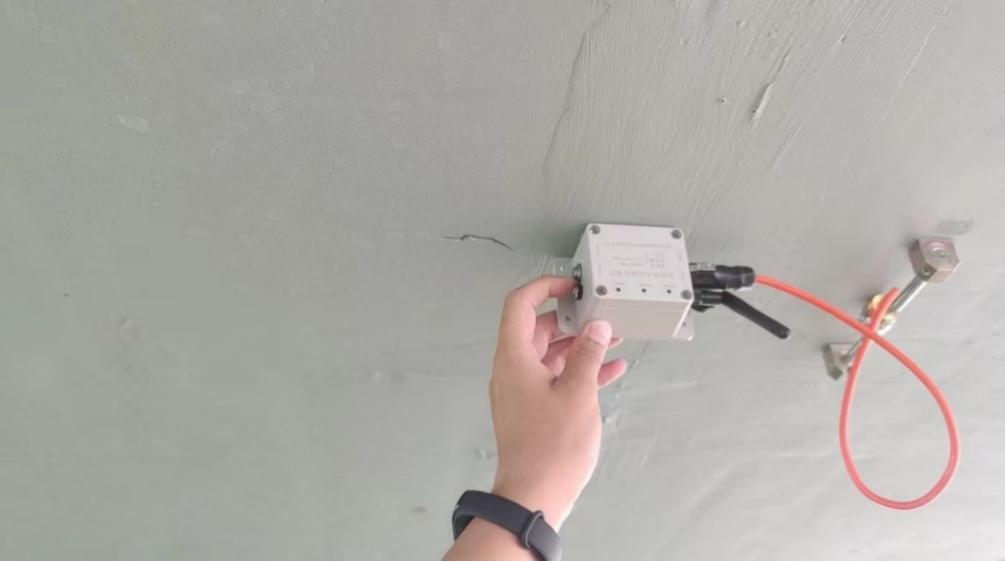

图3.6 粘牢单点振弦发射器 |
|

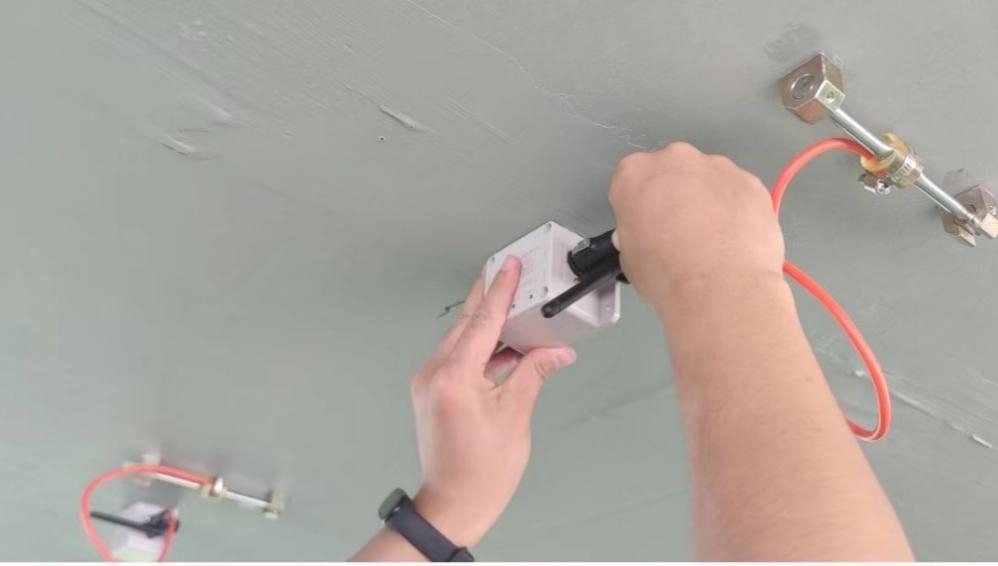

图3.7 将振弦应变计接在单点振弦发射器上 |
|
图3.8 按下侧面开关 |
|

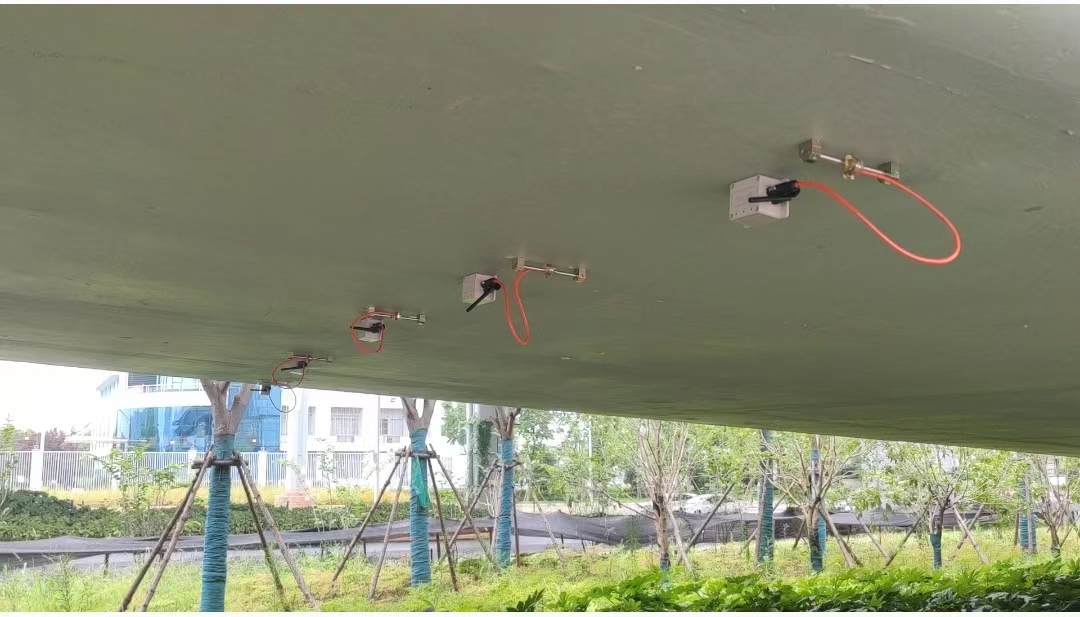

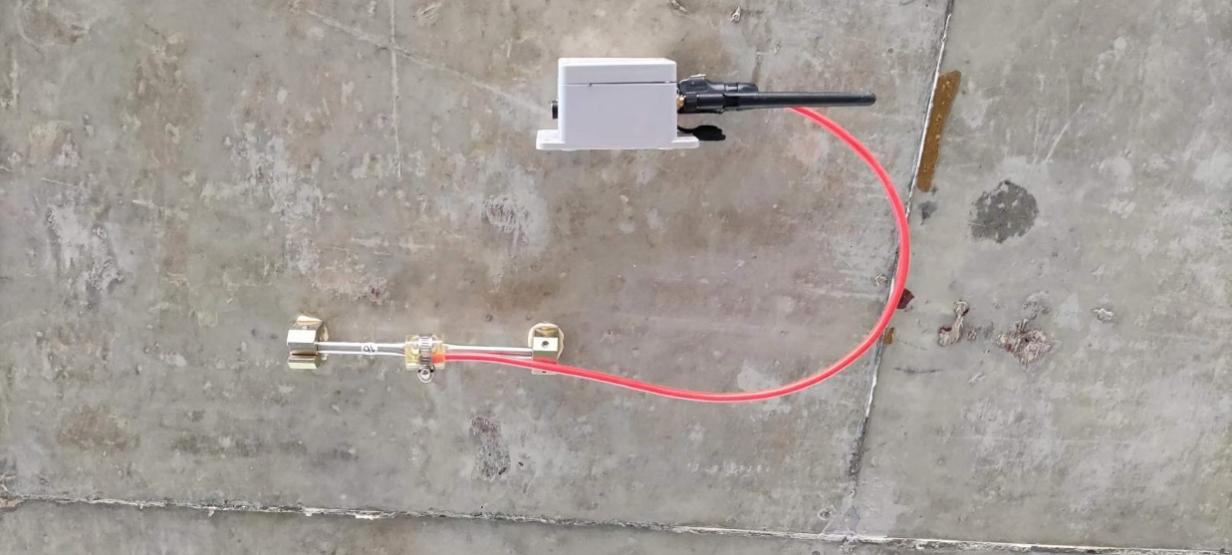

图3.9 整体效果展示 |
4. 应用实例
|

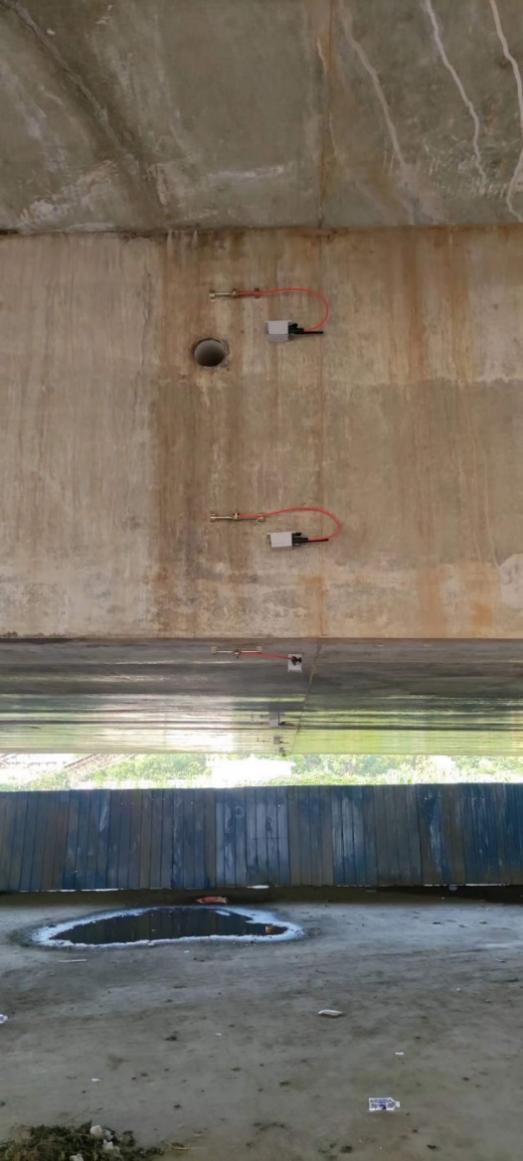

图5.1 梁底应变测点 |
|

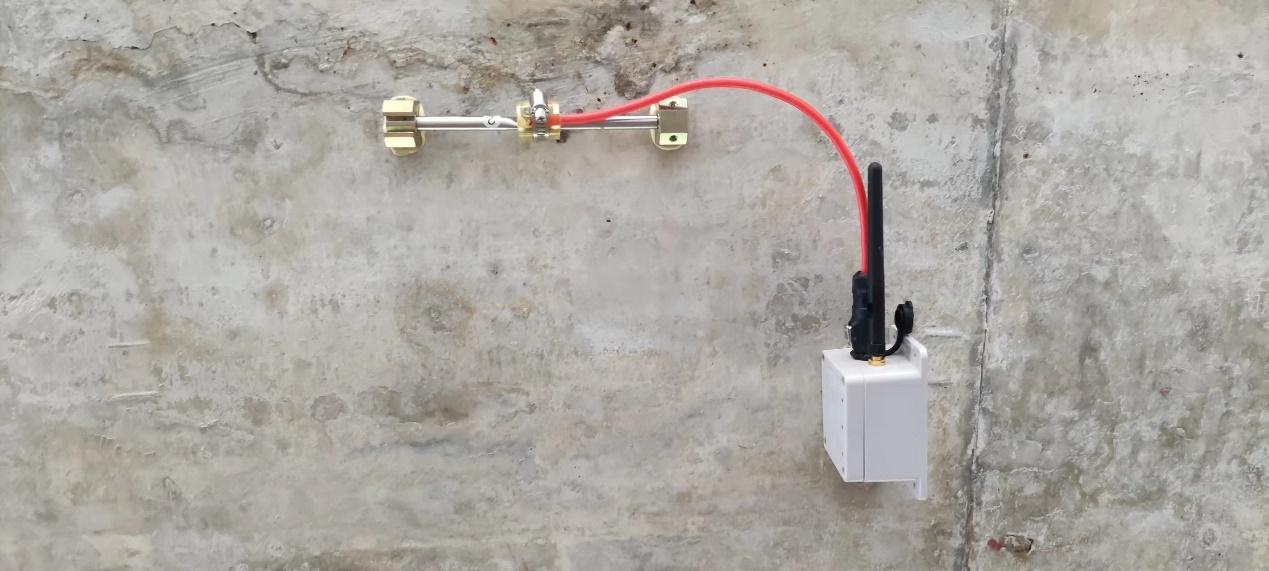

图5.2 腹板应变测点 |
|

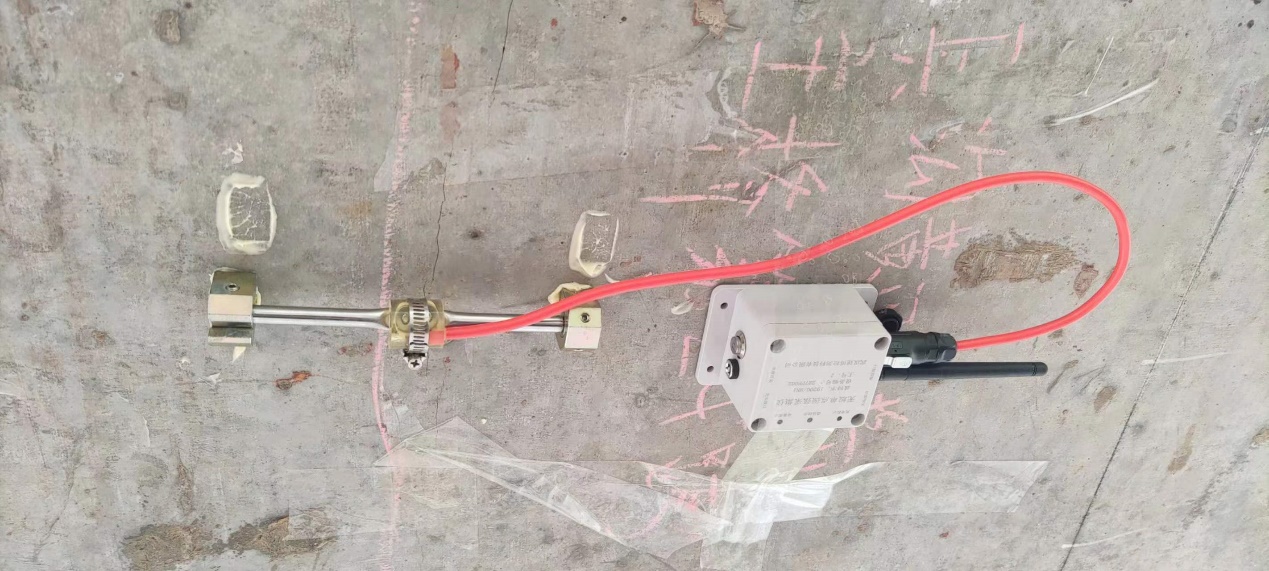

图5.3 裂缝开展监测测点 |
|
图5.4 梁底应变测点 |
