桥梁轻量化监测之裂缝监测

一、监测布点

1. 传感器布设原则

传感器布设应遵循以下原则：

（1）选取能更大程度上、准确反映结构关键参数的位置；

（2）优先布设于抗噪声干扰能力强的位置；

（3）依据结构分析结果，在关键截面及薄弱环节布设；

（4）通过合理增设测点，加强对重点模态响应的监测；

（5）布设位置对结构参数变化应具有较高的敏感性；

（6）优先选择结构响应比较不利或已损伤部位；

（7）布点应便于传感器的安装和更换；

（8）尽量缩短信号传输路径，降低系统干扰。

2. 裂缝监测测点布设

（1）混凝土与钢结构裂缝监测应依据检测、技术状况评估及养护维修情况确定测点位置与数量，建议优先监测裂缝宽度变化【参考：《广东省公路桥梁结构监测技术指南（试行）》】；

（2）裂缝长度及较宽裂缝可采用钢尺或机械仪器测量。裂缝宽度可使用裂缝宽度检验卡或电子裂缝仪，每次测量不少于3次。裂缝宽度卡zui小分度值不宜大于0.05mm，电子仪测量精度应达0.02mm；

（3）对已开裂结构应优先监测裂缝宽度变化，对未开裂结构则应关注结构应变发展趋势【参考：《GB 50982-2014 建筑与桥梁结构监测技术规范》】。

二、数据采集与传输

1. 采集模式

根据传感器数量与测点分布，可采用以下数据采集方式：

（1）一体化采集：传感器信号经微处理器处理后，直接通过通信模块上传至应用系统；

（2）汇聚式采集：通过边缘网关对多类传感器信号进行整合处理，并统一上传应用层。

2. 系统要求

（1）采集系统应支持自动采集、远程配置与传输；

（2）优先采用连续采集方式，视需求可补充触发式或定时采集；采样频率应满足实时报警和数据分析需求。

3. 数据采集模块设计要求

* 无人值守条件下具备连续采集能力；

* 支持多通道同步采集；

* 程序具备缓存与断点续传功能；

* 拥有故障自检及自动重启功能；

* 可远程控制采集周期与时间；

* 系统应具有详细日志记录功能。

4. 数据传输模块要求

* 确保数据的一致性、完整性、安全性与可靠性；

* 传输方式可为有线、无线或二者结合；

* 建议使用标准物联网协议（如HTTP、MQTT、LwM2M）进行传输，触发采集设备应定期发送状态数据；

* 公网传输时须采用管理部门批准的加密算法。

三、设备选型建议

根据《GB 50982-2014》标准，裂缝宽度小于1mm时应采用电测法，仪器分辨率应≤0.01mm。若需监测裂缝两侧相对位移，可选用振弦式、应变式裂缝计或光纤类位移计，其量程应大于预警宽度，安装方向应垂直于裂缝走向。

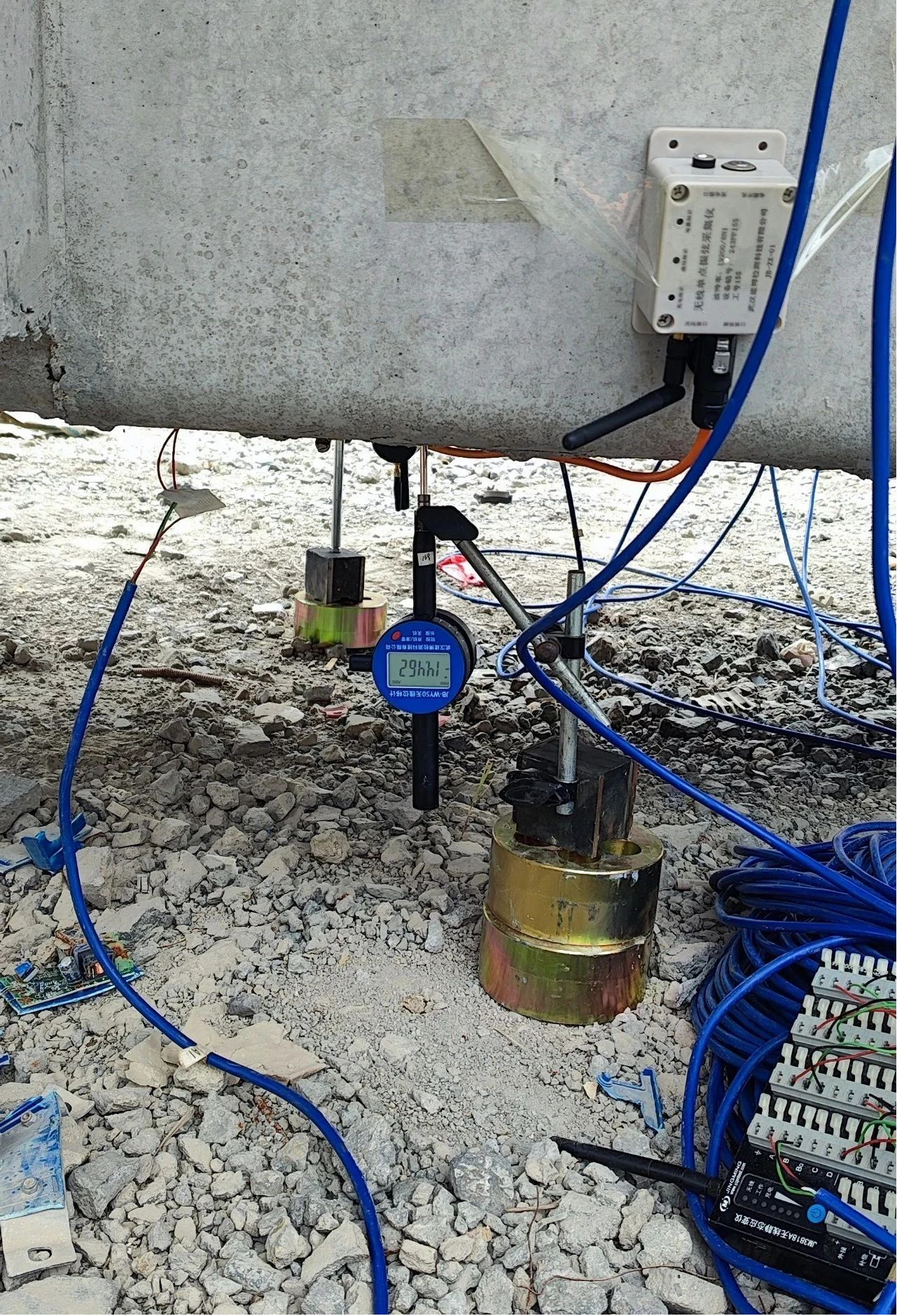

综合考虑现场环境、安装便捷性及长期监测需求，推荐以下设备配置：

振弦式裂缝计：量程20mm，测量精度0.01mm，精度0.5%FS

伸缩位移计：精度±0.2mm，分辨率0.1mm，采样频率1~3Hz

一体式采集终端：太阳能供电，大容量锂电池，RS485接口，4G通信，防水铝合金壳体；

单通道频率采集器：1通道振弦接口，内置物联网无线芯片，配套物联云平台、防水壳体

八通道频率采集器：8通道振弦接口，内置物联网无线芯片，配套物联云平台、防水壳体
