桥梁轻量化监测之沉降监测

桥梁也会“下沉”？来看桥梁沉降监测是怎么做到的！

桥梁是城市交通的“命脉”，而沉降是桥梁结构安全的关键隐患之一。长期受荷载、温度变化、地基变形等因素影响，桥梁可能出现下沉、变形甚至开裂。那么，如何“听见”桥梁在慢慢下沉的声音？答案就是——沉降监测。

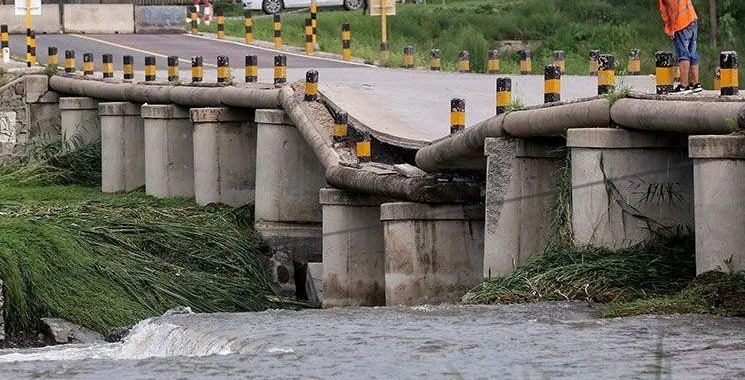

 图片源自网络 侵删

沉降监测，监什么？

简单说，沉降监测就是实时监测桥梁“有没有变形、下沉、往哪儿沉了多少”。为了精准获取这些数据，监测系统会在桥梁关键位置安装传感器，比如主跨的不同分点、梁体的中部、拱桥的拱圈等。传感器布设讲究科学性，既要考虑数据的代表性，还要兼顾安装便利性、维护难度和信号传输效率。

不同桥型，布点也不一样。比如斜拉桥和梁桥一般选在主跨和边跨布点，拱桥则关注主梁或拱圈的垂直位移。对那些结构宽、容易扭转的桥，还得在左右幅同时布点，确保监测“看得全、看得准”。

数据怎么采？靠智能“神经系统”

现在的桥梁沉降监测可不靠人工定期测量，而是用上了物联网技术，实现全天候、无人值守的自动采集。采集系统分为两种：一种是传感器直接连接微处理器，将数据实时上传；另一种是通过“边缘网关”把不同传感器的数据先处理，再统一上传。

不管哪种方式，系统都要能“自己干活”，比如断网能缓存、故障能重启、远程能调控、日志还能自动记录问题。数据传输也讲究安全性，通常采用加密方式，通过4G或有线/无线混合方式送达“云端平台”。

用什么设备监测？

现在常用的是基于连通管原理的压力变送器和磁致伸缩静力水准仪等。比如：

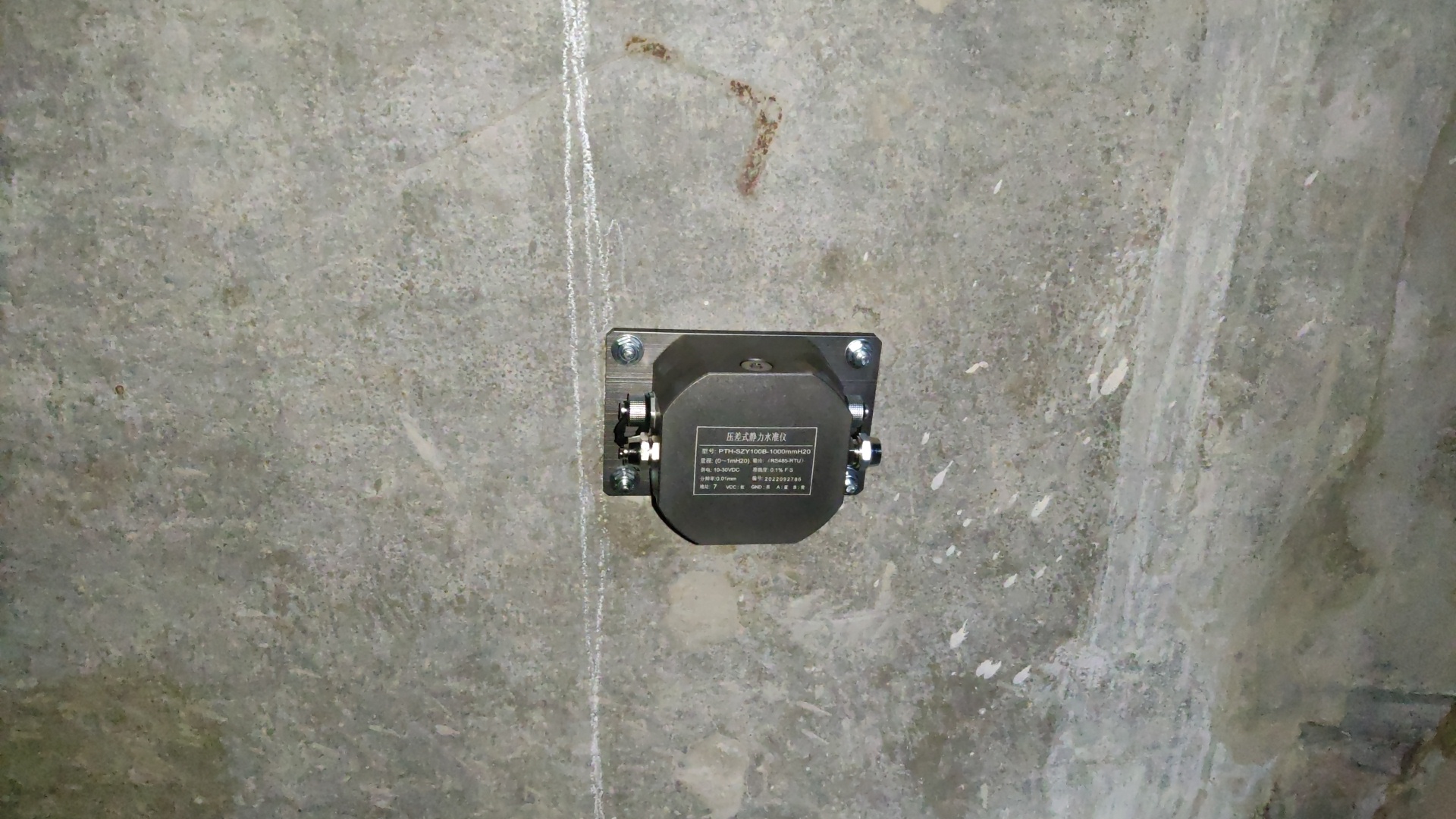

磁致伸缩静力水准仪：测量精度高，能感知0.1毫米的细微变化，适合桥面沉降监测。

压差式水准仪：量程更大，适合跨度大、高差明显的桥梁。

采集终端：太阳能供电、防水外壳，带4G和RS485接口，实现数据自动采集和上传。

这些设备配合起来，就是桥梁的“智能体检系统”，一有异常，就能马上“报警”。

通过这套轻量化的桥梁沉降监测系统，我们可以实现对桥梁健康状态的实时掌握和预警干预，把安全隐患消灭在萌芽阶段，让桥更“聪明”、更安全、也更放心。
