自动化全站仪在大跨径悬索桥荷载试验挠度测量的应用

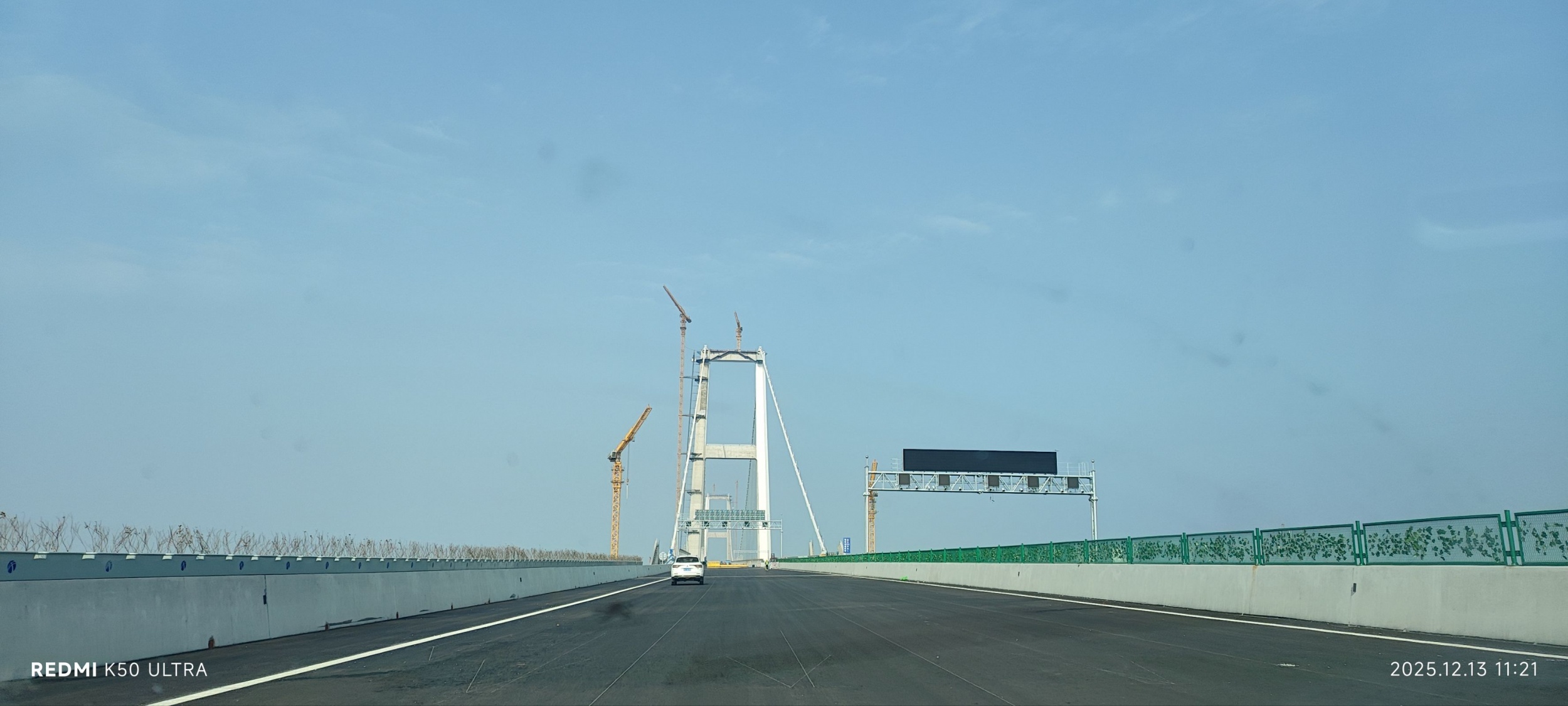

在特大跨径桥梁建设中，“是否安全”从来不是一句经验判断，而是一组可量化、可验证的数据结论。主跨1430m钢箱梁悬索桥，作为超大跨径桥梁的代表，其结构体系复杂、受力路径多样，在正式投入运营前，必须通过一项关键环节来验证设计与施工成果——桥梁荷载试验。

荷载试验在验证结构设计合理性、施工质量及实际承载性能方面具有不可替代的作用。其中，挠度测量是反映桥梁整体受力与刚度特性的关键指标之一。在众多挠度测试手段中，自动化全站仪因其高精度、非接触、可连续监测等优势，正逐渐成为大跨径悬索桥荷载试验中的重要测量手段。

自动化全站仪测量原理与系统构成

自动化全站仪是一种集高精度角度测量、距离测量与自动跟踪技术于一体的智能测量设备。在桥梁荷载试验中，其基本工作方式为：

• 1.在桥梁关键挠度测点布设反射棱镜

• 2.自动化全站仪对测点进行连续跟踪与测距

• 3.实时获取三维坐标变化量

• 4.通过数据处理计算桥梁竖向挠度值

•

•


自动化全站仪的技术优势

相较于传统挠度测量方法，自动化全站仪在大跨径悬索桥荷载试验中具有显著优势：

高精度：满足毫米级甚至亚毫米级挠度测量需求

非接触测量：不影响桥梁结构和交通组织

自动化程度高：减少人工干预，提高测试效率

数据连续完整：真实反映结构受力全过程

适应性强：适用于复杂地形和大跨度空间结构

本次荷载试验项目配套4台全站仪均搭配了我司全站仪无线测控采集仪（ZIGBEE）监测。我司产品为基于全站仪二次开发的无线测控传输设备（含数据监测软件）。采用徕卡测量机器人对结构变形过程中的观测点进行实时观测，数据通过无线传输设备实时传送到笔记本电脑或指挥中心大屏。应用于桥梁荷载试验挠度测试、隧道变形监测，水利大坝变形监测，基坑变形监测等领域。

1.采集仪标配支持Zigbee无线收发模块进行无线数据传输；

2.采集仪支持用户进行工程创建、数据存储、实时曲线展示、数据回览；

3.采集仪支持32个棱镜添加，且棱镜照准过程简单；

4.支持用户对棱镜进行自定义编码；

5. 支持全站仪型号：Leica带马达全站仪全系列；

6. 全站仪接口方式：RS232, DB9接口，需要全站仪开通GEOCOM；

7. 电池续航时间：***屏幕亮度时，续航时间大于10小时以上；

8. 无线通信：标配Zigbee通信，视距内200~300米通信覆盖；

9. 软件功能需包含工程建立、工程回看、通信接口自动搜索、棱镜添加、自动照准、自动扫描、数据清零、工况记录。

随着物联网、自动化监测技术和云平台的发展，自动化全站仪正逐步与结构健康监测系统深度融合，实现从“试验阶段”到“运营阶段”的连续监测，为大跨径悬索桥的全生命周期安全管理提供更加科学的数据支撑。

我司全站仪无线数据采集仪则为现场全站仪传输数据提供更快速更直观的方式，实现自动化监测。为土木工程测试人员提供更好、更可靠、更方便的检测仪器和结构安全监测系统，一直是我们努力的方向！
