做桥梁监测，经常会遇到一个问题：

一座桥这么大，受力监测到底该盯哪里？

其实顺着荷载往下看就清楚了：

车辆 → 主梁 → 支座 → 墩台 → 基础 → 地基。

受力监测，主要就是沿着这条传力路径找关键位置。

01 主梁：先看关键截面

车辆上桥后，主梁***承受荷载。

实际监测中，通常会根据桥型关注跨中、支点、腹板等关键位置，通过应变数据观察梁体受力变化。

车辆重载、偏载、温度变化以及支座状态异常，都可能反映到梁体数据上。

所以监测时不能只看某一次数值，更要看长期趋势和不同测点之间是否协调。

02 墩台：重点看荷载怎么往下传

主梁的荷载通过支座传到桥墩、桥台。

除了竖向荷载，车辆制动、温度伸缩、风荷载等，也会影响墩台受力。

尤其是支座出现活动受阻、偏压等情况时，梁体和墩台的受力状态都可能跟着变化。

因此实际分析时，墩身应变、支座位移、梁端位移等数据***结合起来看。

03 基础：看不见，更要关注变化

荷载***要通过承台、桩基传到地基。

河道冲刷、地基不均匀沉降等，都可能造成基础受力重新分配。

这类变化早期不一定能从桥面直接看出来，因此部分长期监测项目还会根据实际情况关注桩基轴力、基础沉降、倾斜等指标。

04 为什么还要做受力监测？

人工巡检能看到裂缝、破损、明显变形，但结构内部的应变和受力变化，肉眼看不到。

振弦式应变计、光纤应变传感器、钢筋应力计等设备，可以把这些变化连续记录下来。

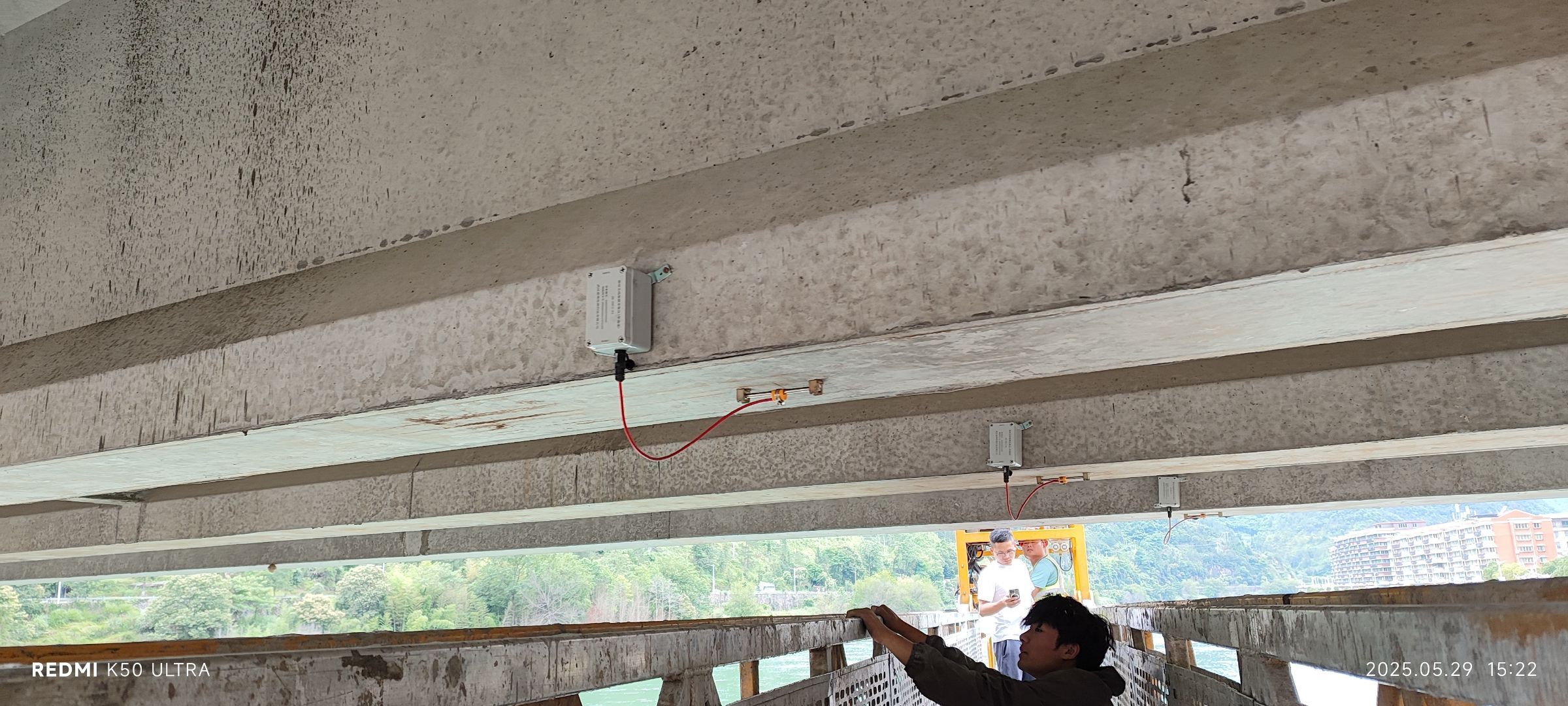

无线振弦应变计（长期监测型）

• 用于桥梁、隧道、大坝等工程混凝土与钢结构应力应变长期监测；

• 内置频率应变转换程序，可直读应变，搭载 4G 采集模块，依托 4G 组网与高密度锂电池，实现无线自动化长期监测，安装便捷、可复用；

• 遵循多项结构监测相关规范；

• 供电 DC8~12V，量程 ±1500με，标距 150mm，IP67 防护，4G 全网通，支持振弦、485 双通道，配套云平台实现远程采集、监控、报警与报表下载。


真正值得关注的不是某一个数据，而是：

1.数据是不是持续变化？

2.温度变化后能不能正常回归？

3.不同测点之间是否协调？

说到底，桥梁受力监测不是为了“多装几个传感器”。而是在明显病害出现之前，尽可能早地发现结构受力状态的异常变化。
