一、产品介绍
产品应用领域：无线振弦应变计（埋入式监测型）广泛应用于桥梁、隧道、房屋建筑、铁路、交通、水电、大坝等工程领域的混凝土及钢结构的应力应变长期监测的测量，以监测被测构件的受力状态。
无线振弦应变计区别传统振弦应变计采集频率后再去处理成应变的麻烦，直接将数据转换公式内置与程序内，实现了直接读取应变的功能。同时将数据的采集发射集成在尾部4G振弦采集仪中，应用4G无线组网技术+高密度锂电池，实现了长续航、无线自动化长期监测的功能。
二、产品特点
※ 程序实现频率→应变的转换，应变值测试（准确），无需后处理；
※ 数据无线收发，实时采集，软件操作简单（易学）。
※ 安装便捷，长续航、可重复使用（耐用）；
三、参照规范
《建筑与桥梁结构监测技术规范》（GB 50982-2014）
《公路桥梁施工监控技术规程》（JTG∕T 3650-01-2022）
《公路桥梁结构安全监测系统技术规程》（JT/T 1037-2016）
《建筑变形测量规范》 （JGJ8-2019）
《无线传感器网络与电信网络结合的总体技术要求》（GB/T 40422-2021）
《公路桥梁结构监测技术规范》（JT/T 1037- 2022）
四、技术参数
供电电压 | DC 8～12V |
功耗 | <100mA@12V供电 |
标准量程 | ±1500με |
分辨率 | 0.1με |
标 距 | 150mm |
非线性度/准确度 | 直线：≤1%FS； 多项式：≤0.1%FS |
温度范围 | -20℃～+80℃ |
通道数量 | 单通道振弦应变（可接不同类型振弦类传感器）+单通道485接口（可接不同类型的485信号类传感器） |
通道类型 | 振弦通道+485通道（两用型） |
通信协议 | 标准ModBus485协议或用户自定义的内部协议 |
产品材质 | ABS |
产品重量 | 220g |
工作温度 | -20℃～+65℃ |
密封等级 | IP67 |
网络制式 | 4G全网通 |
五、技术特点

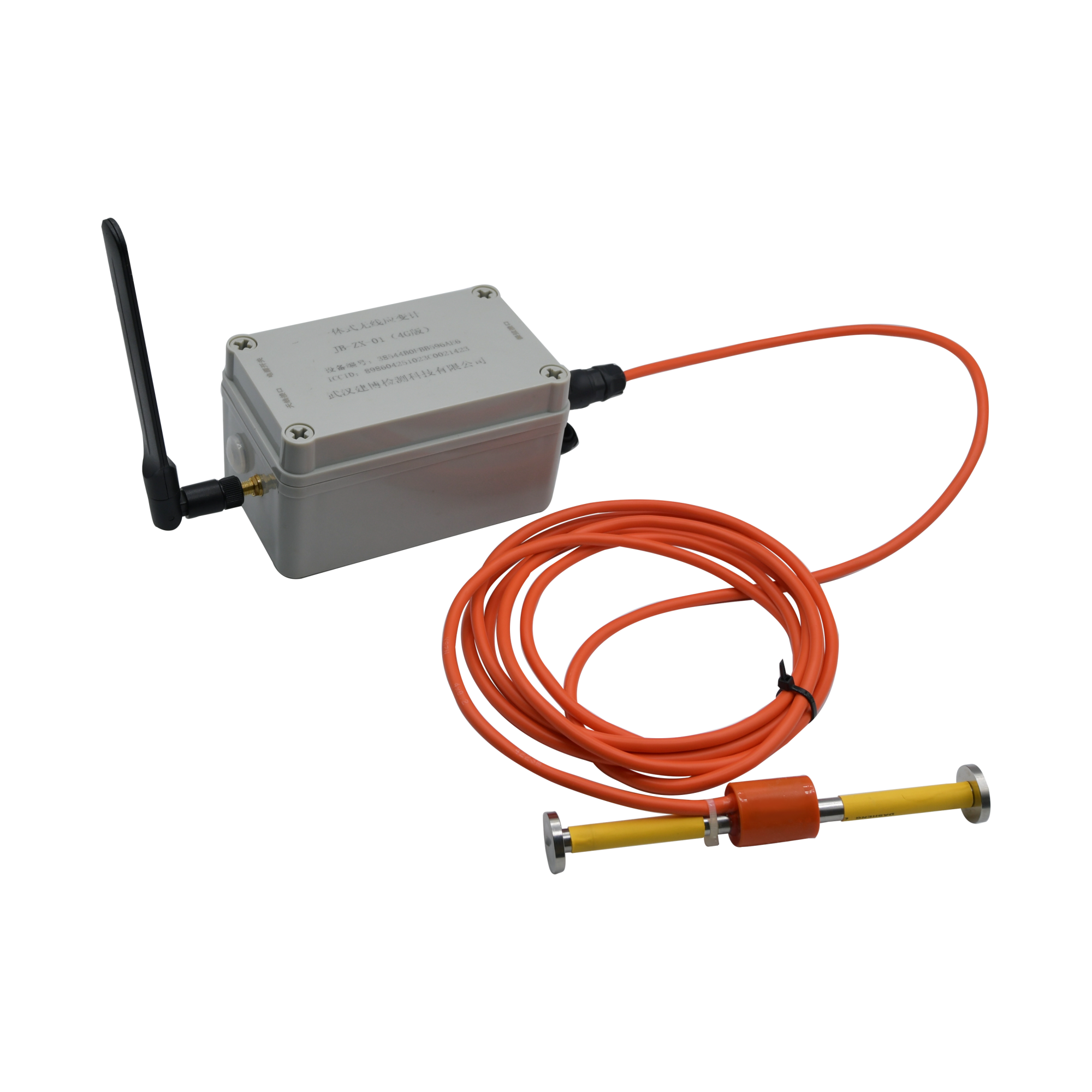

4G无线振弦应变计（埋入式监测型）是一款高性能高集成的智能低功耗产品（由振弦应变计+单通道4G采集仪组成），它是一款基于物联网传输多输入端口的设备，具有其独特性、创新性、高集成性，该产品选用目前***的全网通物联网无线芯片，该芯片是一款超紧凑、高性能、低功耗的多频段无线通信模块。配套物联云平台实现远程数据采集、监控、分析、巡察、报警、归类、数据报表曲线下载，该款产品以微处理器为核心，能可靠的实现数据采集和处理。

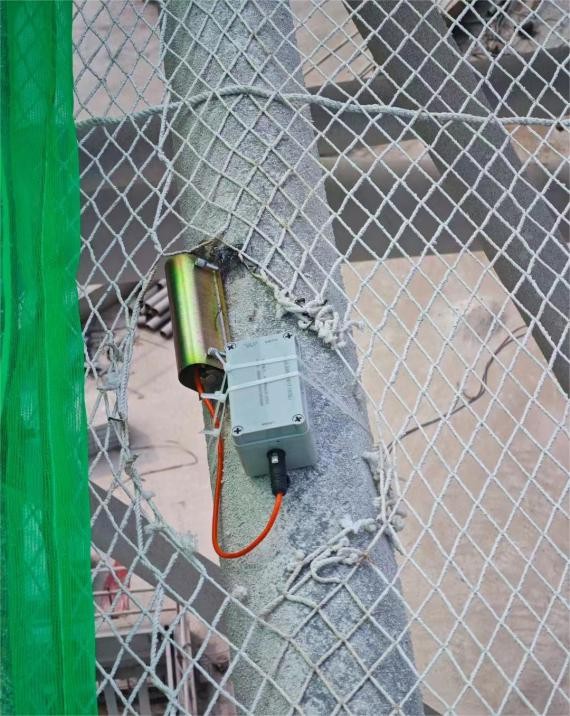

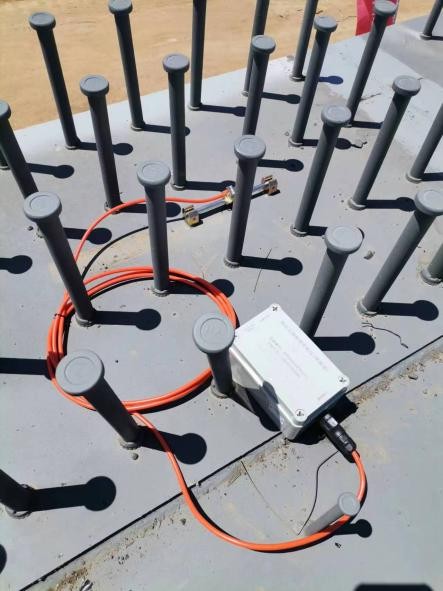

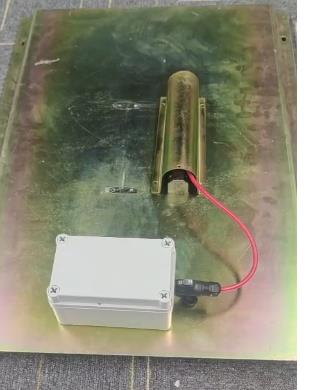

安装照片 安装于钢结构表面

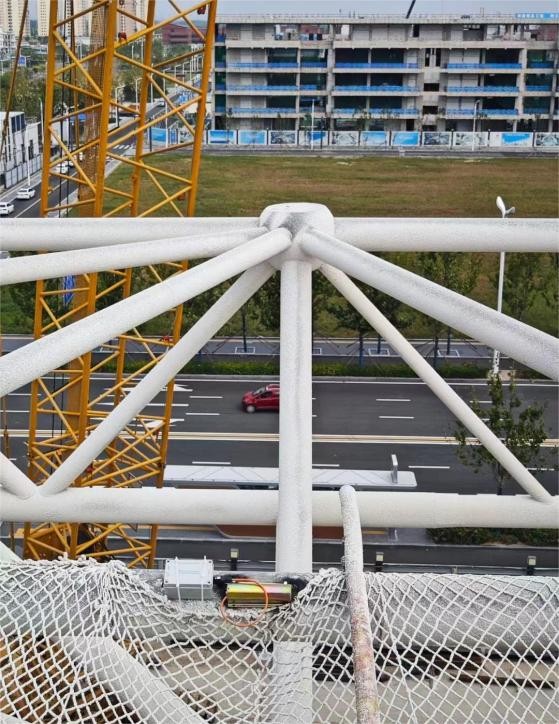

案例1：某体育馆空间网架结构，施工拼装期间应力应变监测，由于测点非常分散并且安装时是高空作业，如果用传统有线组网方式效率会比较低，并且导线不好保护（布线槽的话工作量巨大）。因此采样的全无线组网方式布点，方便快速。

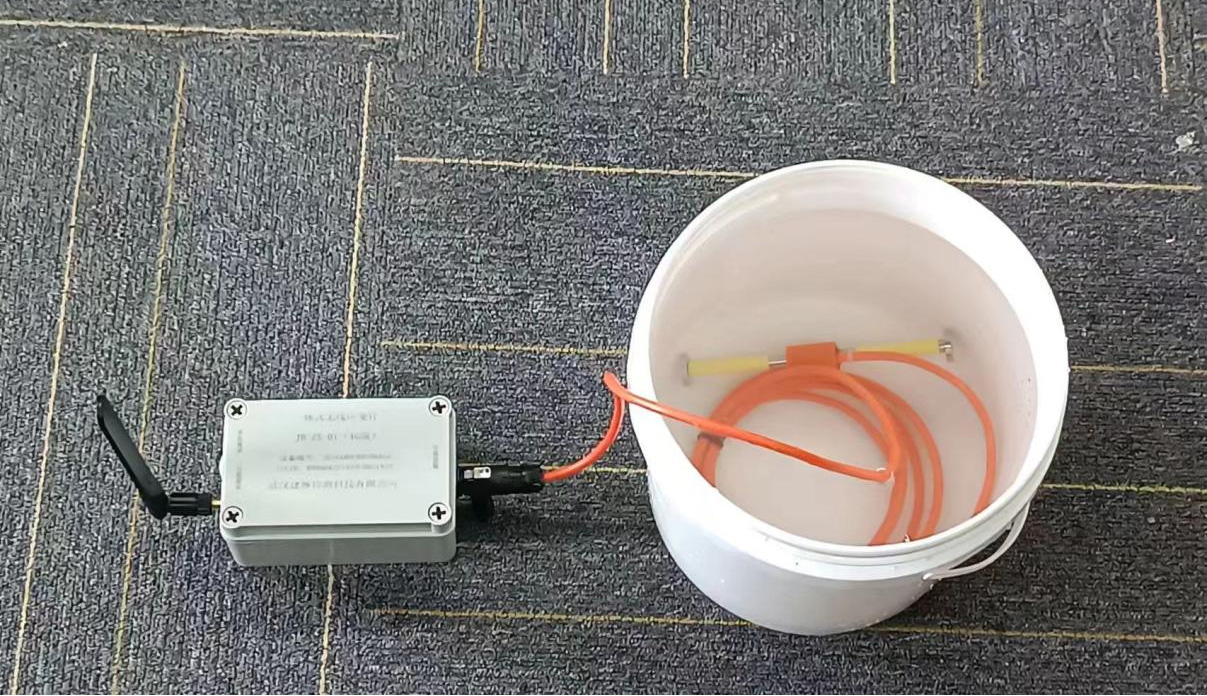

防水设计（能户外使用） 适合测点分散的场合（不用布线，不用外接电）
