一、产品介绍
产品应用领域：无线位移计广泛应用于桥梁、隧道、房屋建筑、铁路、交通、水电、大坝等工程领域的支座位移变形测量，以测试被测构件的变形状态。如桥梁、楼板、钢结构静载等。

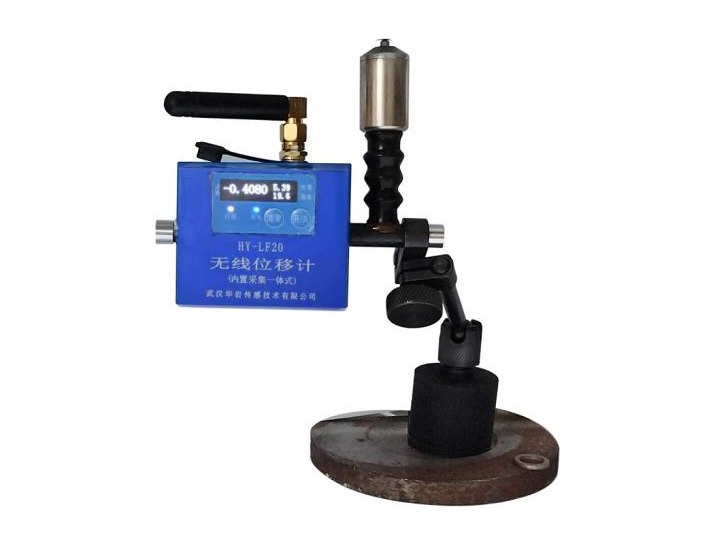

无线位移计自带液晶屏显示。屏幕能直接显示位移读数、温度以及电量。应变计集成采集模块、无线模块及锂电池于一体，应用Zigbee无线组网技术，数据同步无线传输到笔记本电脑或采集平板，实现了无线自动化采集与存储的功能。
二、产品特点
※ 自带液晶显示屏，方便直观人工读数，测值比其它位移计更准确；
※ 也可同步数据无线收发，实时自动化采集，软件操作简单（易学）。
※ 安装便捷，无需布线、可重复使用（耐用）；
三、参照规范
《公路桥梁荷载试验规程》（JTG/T J21-01-2015）
《城市桥梁检测与评定技术规范》(CJJ/T 233-2015)
《建筑变形测量规范》 （JGJ8-2019）
《无线传感器网络与电信网络结合的总体技术要求》（GB/T 40422-2021）
《公路桥梁结构监测技术规范》（JT/T 1037- 2022）
《建筑与桥梁结构监测技术规范》（GB 50982-2014）
四、技术参数
产品名称 | 无线位移计 |
产品型号 | HY-LF20 |
标准量程 | 0~4mm |
全量程***误差 | ≤0.004mm（自带温度补偿） |
分辨率 | 0.001mm |
温度范围 | -20℃ ～ 60℃ |

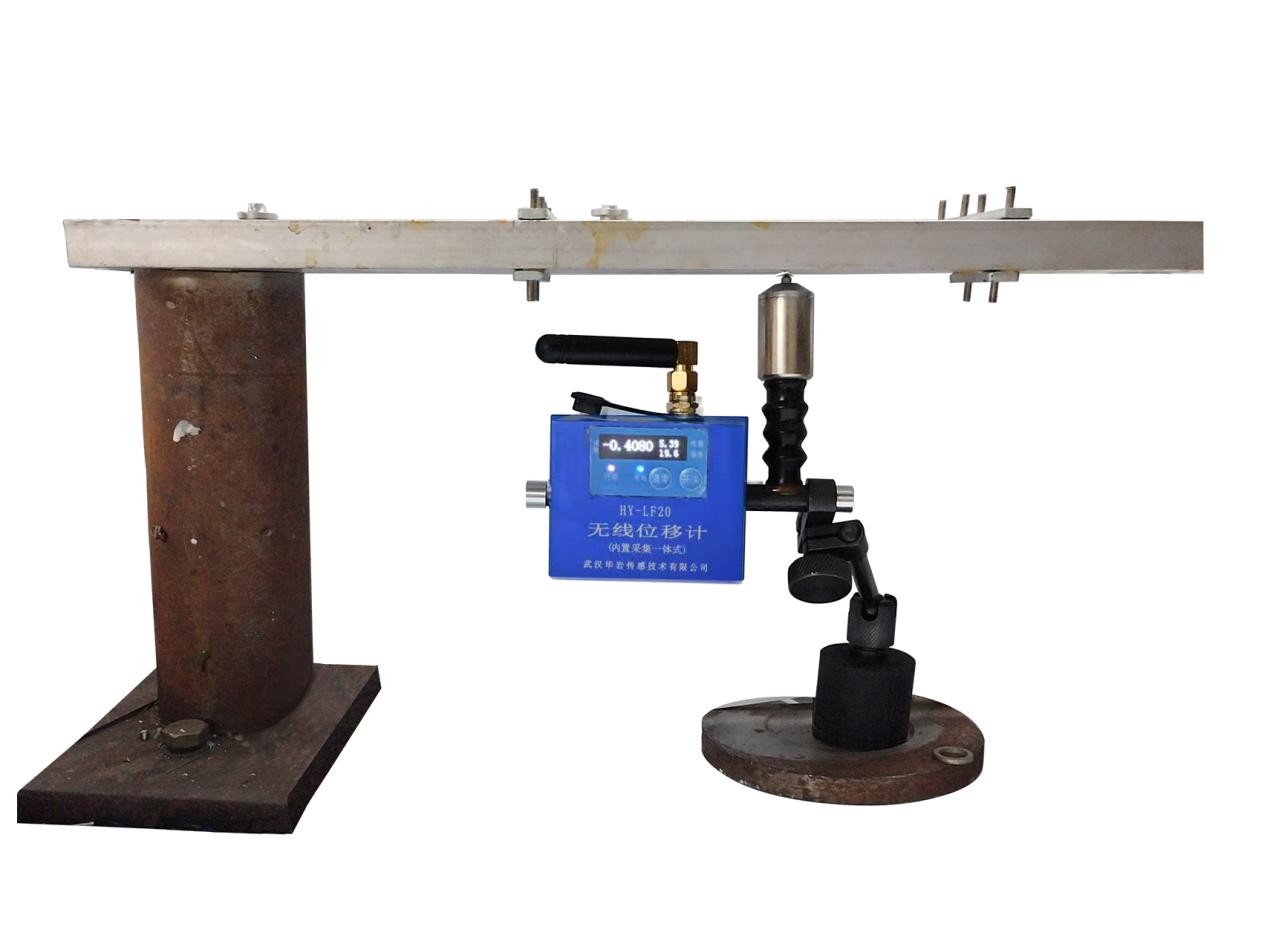

安装方式 | 通过磁力表座固定在结构物表面或钻孔锚固、焊接 |
传输方式 | Zigbee自组网无线（收发两用） |
无线传输距离 | 0.5～1KM |
供电方式 | 内置可充电锂电池（一直通讯时可工作13小时） |
工作电压电流 | DC﹢8～12V、＜100mA |
工作湿度 | ≤85% |
防护等级 | IP65（防雨淋、遇下雨天可用） |
l 电量显示说明
无线电阻应变计液晶屏有电量显示，满电时大概显示8.1~8.2V左右，可以一直放电到6V左右，低于6V时就表示电量不足了。满电续航时间大概12~13小时。
l 充电说明
使用随机配备的十孔充电器，一个充电器可以连接10个应变计进行充电。指示灯红色表示充电中，变成绿色后表示充满。
