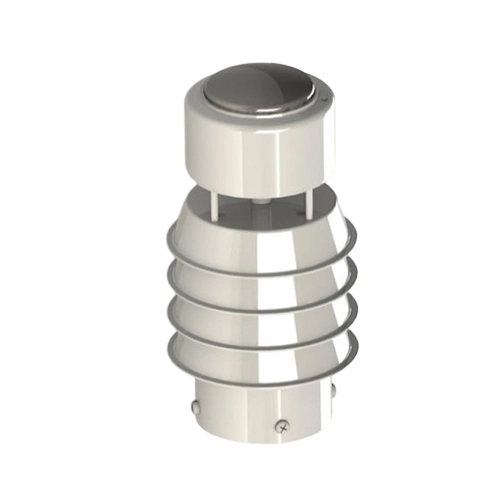

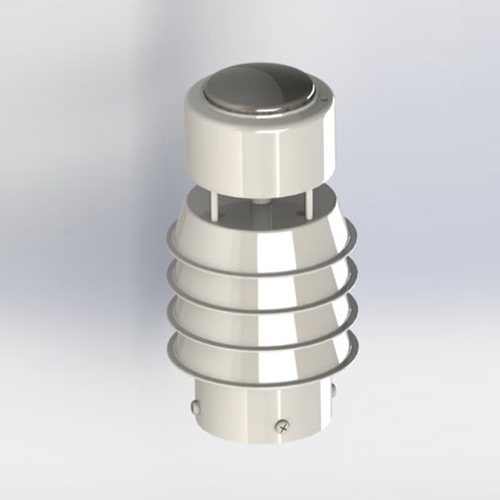

一、产品简介
微型超声波多参数传感器是一款全数字化检测，高精度传感器，是由超声波原理风速风向传感器、高精度数字温度、湿度、气压传感器、压电式雨量传感器集成，可准确、快速检测出风速、风向、大气温度、大气湿度、大气压力、降雨量，内置信号处理单元能根据用户需求输出相应信号，可选配集成噪声、光照、PM2.5、PM10等传感器。高强度结构设计可在恶劣气候环境中可靠工作，外观结构小巧，集成度高，质量轻，坚固耐用。可广泛用于气象、环境、机场、港口、实验室、工农业及交通等领域。
二、工作原理

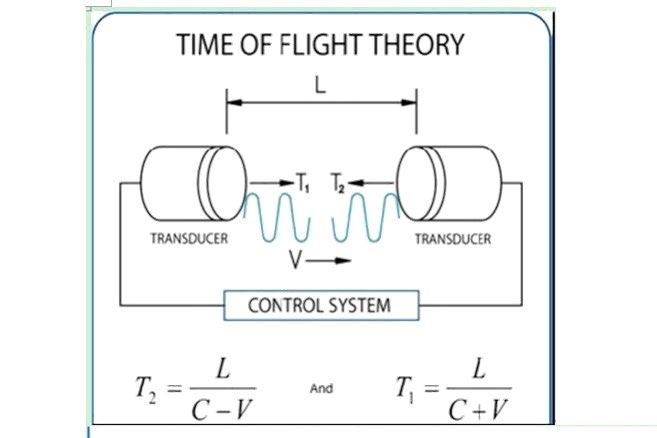

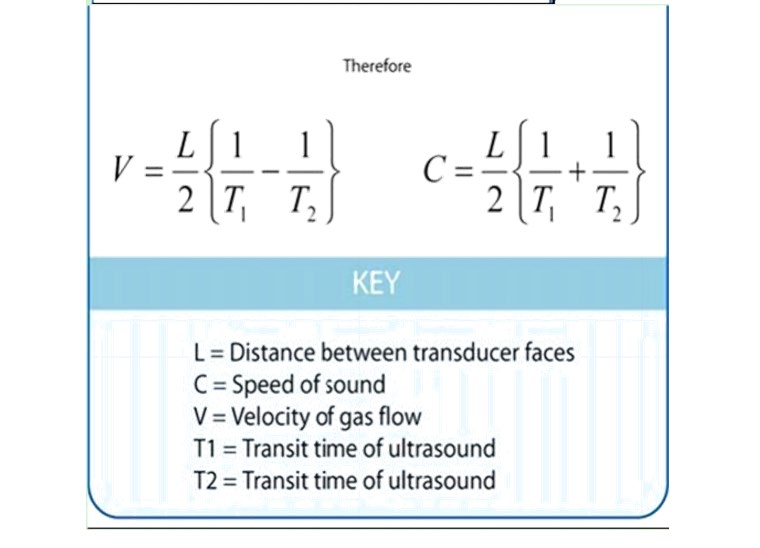

测量超声波从N传感器到S传感器传输时间，并与S 传感器到N传感器传输时间相比较。同理，比较超声波从W到E的时间和E到W的时间。（N =北，S=南，E=东，W=西）例如：风从北面吹来，超声波从N到S的时间就会比S到N的时间短，而从W和E的时间和E到W的传输时间一样。通过计算超声波在两点之间的传输时间差。就可以计算出风的风速和风向。这种计算方法与其他因素如温度没有关系。
压电式雨量传感器采用压电陶瓷动能式雨量监测，根据雨滴掉落击打的力度进行识别，从小雨到磅礴大雨均可监测，对单个雨滴进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击可求出雨滴重量，进而得到持续降雨量。

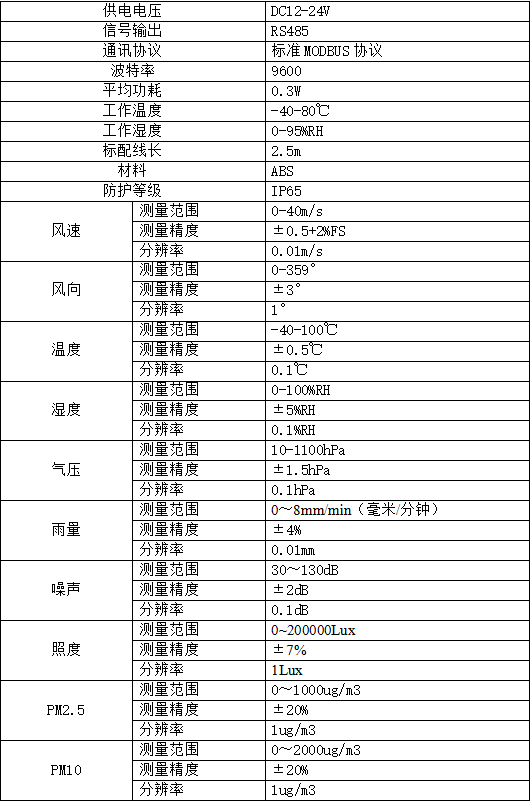

三、技术参数
四、接线方法
（1）传感器底部有一个8芯航空插头，其针脚对应的管脚定义：
1：电源﹢2：485﹢3：485﹣4：GND
（2）若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

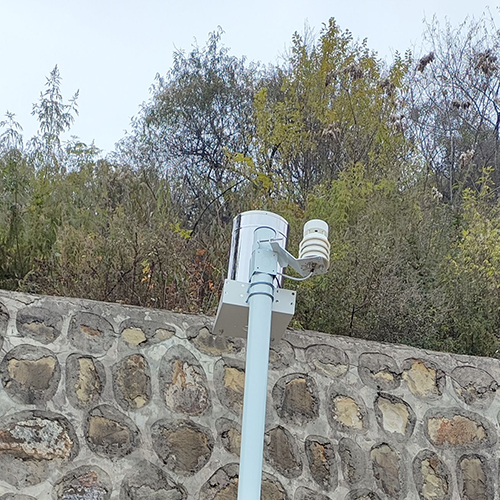

五、安装注意事项
超声波一体化传感器能满足多项规格说明，能够在各地不同的环境下使用，现场不需要进行复杂的维护和校准。
- 经常检查，确保传感器不要被其它正在运行的设备干扰，这些设备可能不完全遵循通用标准，例如无线电/雷达发射装置，轮船引擎，发动机等；
- 不要与任何雷达扫描装置在一个平面安装，至少应该保持2米以上的距离；
- 建议和周围一些无线电接收天线保持一段距离；
- 安装位置要远离震动源；
- 使用本公司所推荐的电缆；
- 如果电缆割断后没有正确的连接，或者电缆屏蔽线没有正确的连接，不需要创建接地回路，根据安装指导说明进行接线即可；
- 保证设备在运行时持续电源供电；
- 避免周围建筑物例如树，电线杆，高楼等所产生的絮流，这些可以对超声波风速风向仪精度产生影响；
世界气象组织给出以下建议：
气象仪安装标准：在开阔地区超过地面10米以上；开阔地区的定义是气象仪在任何障碍物高度的10米以上；
如果安装在建筑物上，理论上气象仪安装高度应该是建筑物高度的1.5倍；
如果安装在桅杆上的吊杆上，塔或者桅杆的分支上，吊杆或者分支的长度必须是塔的最小直径或对角线的两倍。吊杆需要安装在盛行风的一侧；
