高精度激光位移计



高精度激光位移传感器使位移测量的精度、可靠性得到极大的提高,也为非接触位移测量提供了有效的测量方法

  • 立即咨询
  • 我要分享

产品应用的领域:(桥梁荷载试验、单梁静载试验、房屋楼板静载试验)中的非接触式挠度测试。桥梁梁端位移,伸缩缝位移,结构物水平或竖直位移等长期监测、隧道水平收敛、市政水管竖向位移监测等。

激光位移传感器利用激光的高方向性、高单色性和高亮度等特点实现无接触远距离测量位移变化。激光位移传感器使位移测量的精度、可靠性得到极大的提高,也为非接触位移测量提供了有效的测量方法,在隧道形变、桥梁位移、建筑测量、交通港口等场合有着非常广阔的应用。本产品采用激光相位法原理进行测量,相位式激光测距通常适应于中短距离的测量,测量精度可达毫米、亚毫米级。


主要特点

1.精准、动态的对各种物体位移变化进行测量;

2.红色可视激光容易对准被测量物体;

3.采用高品质激光镜头,长期性能稳定;

4. 测量分辨率0.1mm,在10米的测量范围内精度可达0.2~0.3mm;

5. 外观紧凑坚固,传感器壳内灌胶防护,防护等级达IP67;

6.可通过RS485有线串联或者单个无线组网,可组成多测点规模的测量网络。


技术参数



产品型号

JB-LD-40A

JB-LD-60A

JB-LD-100A

测量距离范围

0.2~40m

0.2~60m

0.2~100m

测量精度

±0.2mm

±0.5mm

±1.0mm

采样频率

1~3Hz(出厂可按需配置)

分辨率

0.1mm

测量时间

≥0.1s

激光

红色可视激光,波长635nm,等级CLASS 2

供电电压

DC+6~36V

输出信号

RS485

工作温度

-20~+65℃

防护等级

IP65

尺寸大小

8051×30mm










                                                                                                   长期监测安装照片(监测梁端位移)




桥梁荷载试验挠度测试(静载试验测试梁底挠度)




房屋(厂房)楼板静载试验(测试梁底挠度变形)

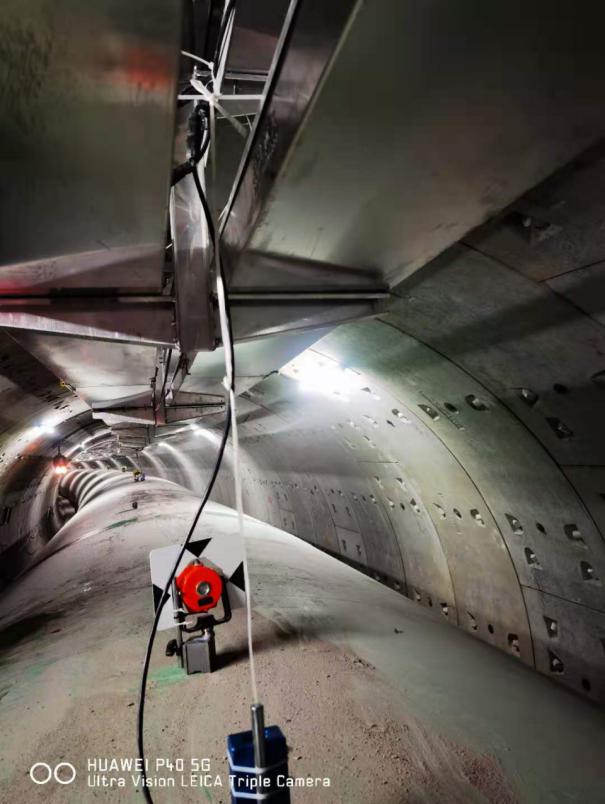

隧道水平收敛监测(隧道监测)




市政水管(竖向位移监测)



附尺寸图








图片展示
