一、产品介绍
产品应用领域：一体式无线拉绳位移计（4G）广泛应用于桥梁、隧道、房屋建筑、铁路、交通、水利大坝、地灾等工程领域的混凝土及钢结构的变形测量，以测试被测构件的伸缩变形或偏移、滑移。如桥梁顶升、梁端偏位、桥梁伸缩缝变形、构件伸缩位移、地表裂缝、土坝边坡滑移等监测领域。

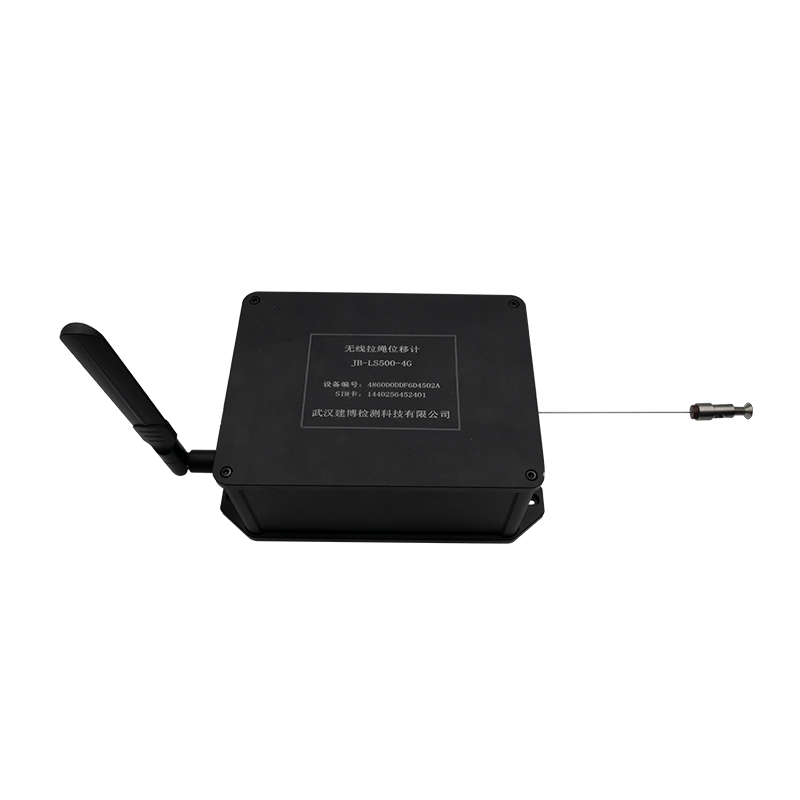

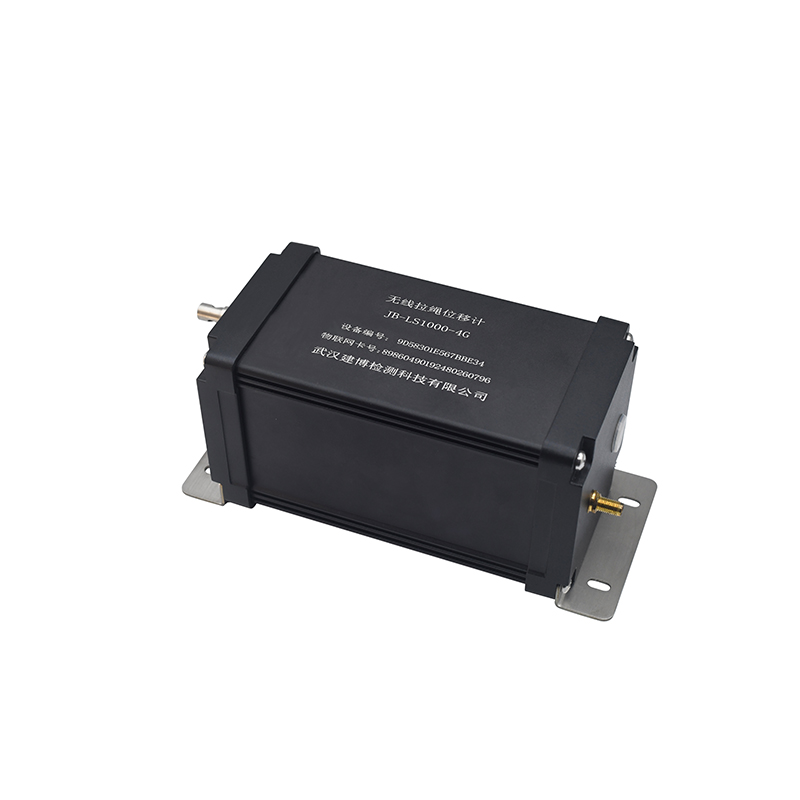

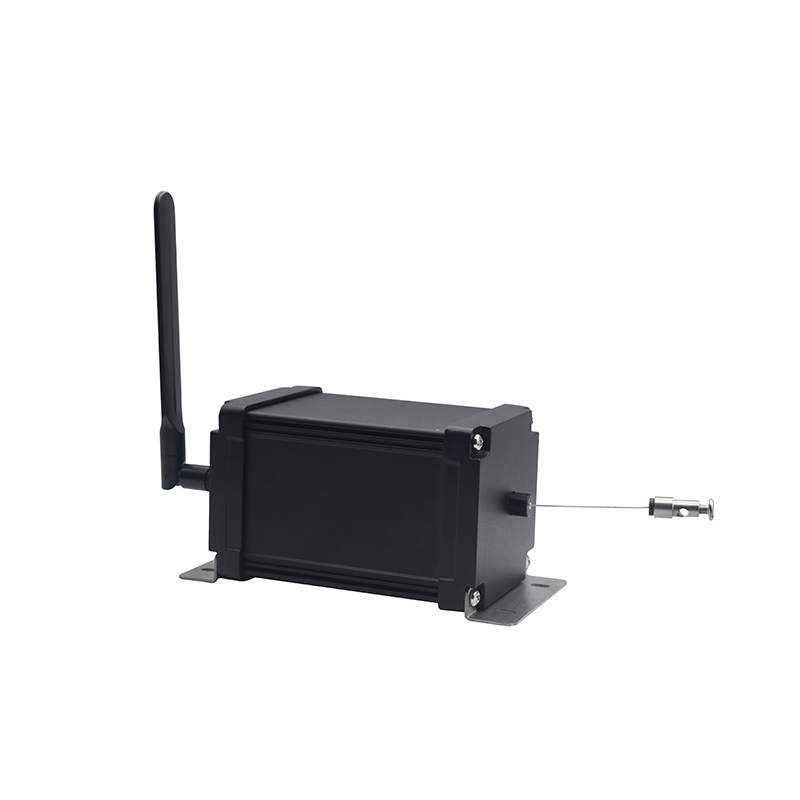

一体式无线拉绳位移计区别于传统有线式拉绳位移计通过导线接采集仪后才能工作的麻烦。直接将传感器、数采模块、低功耗4G模组、锂电池组集成到一起。同时内部板卡自带存储器，可自身存储海量数据；同时通过4G方式将数据同步传云平台；实现了无需布线供电、低功耗长续航、自动化采集记录的功能。
二、产品特点
※ 内部自存储与4G同步上传，测值准确，无需后处理；
※ 数据无线收发，实时采集，软件操作简单（易学）；
※ 安装便捷，无需布线供电、可重复使用（耐用）；
三、参照规范
《公路桥梁荷载试验规程》（JTG/T J21-01-2015）
《城市桥梁检测与评定技术规范》(CJJ/T 233-2015)
《建筑变形测量规范》 （JGJ8-2019）
《无线传感器网络与电信网络结合的总体技术要求》（GB/T 40422-2021）
《公路桥梁结构监测技术规范》（JT/T 1037- 2022）
《建筑与桥梁结构监测技术规范》（GB 50982-2014）
《地质灾害危险性评估规范》（GB/T 40112-2021）
四、技术参数
产品名称 | 一体式无线拉绳位移计（4G 带测温输出功能） |
量程 | 300mm、500mm、1000mm、2000mm(或定制） |
非线性度/准确度 | ≤0.1%FS |
分辨力 | 0.01mm |
温度范围 | -20℃～60℃ |
出线口拉力 | 2~3N |
***往复速度 | 1000mm/s |
传输方式 | 4G或lora或Zigbee 无线传输 |
供电方式 | 内置锂电池 |
工作电压电流 | 5～12V、＜100mA |
拉绳材质 | 49股进口钢丝线，外层尼龙涂层 |
防护等级 | IP67 |
