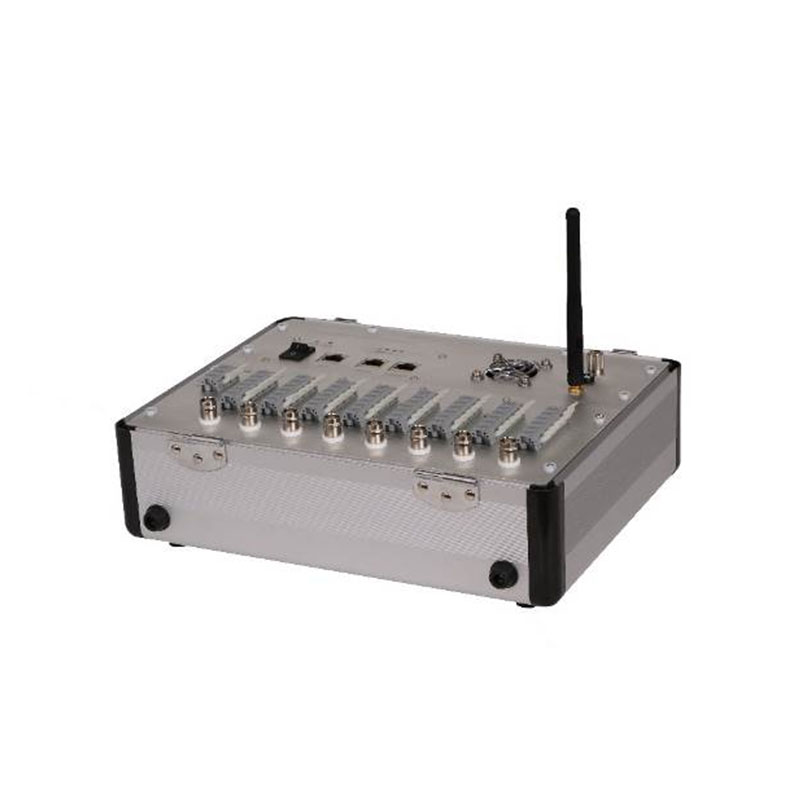

动静态信号测试与分析系统
一、产品介绍
产品应用领域：动静态信号测试与分析系统应用于桥梁、隧道、房屋建筑等工程结构体的振动（速度、加速度）的测量以及频率、阻尼比、振型等参数的分析。
二、产品特点
※ 可进行动态应力（应变）采集，也可以进行速度、加速度采集；
※ 可直接对输入的电压信号进行多点高速并行采集；

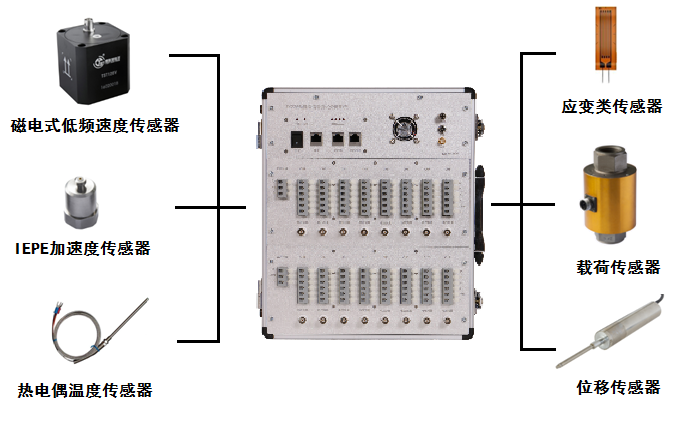

※ 配接各种桥式传感器，实现各种物理量的测试和分析；
三、技术参数
产品名称 | 动静态信号测试与分析系统 |
通道数量 | 单台8通道或16通道 |
***采样率 | 2k（Hz）/通道 |
模数转换器 | 24位A/D转换器 |
应变测量 | 满度值±10000με、±100000με；最小分辨率0.5με |
电压测量 | 满度值±100mV，±1V，±10V |
系统示值误差 | 0.3%red±3με |
非线性 | 0.05%FS |
通讯方式 | 百兆网、WiFi两种方式 |
外形尺寸 | 285mm（宽）×210mm（高）×110mm（深）（8通道） |
310mm（宽）×285mm（高）×110mm（深）（16通道） |

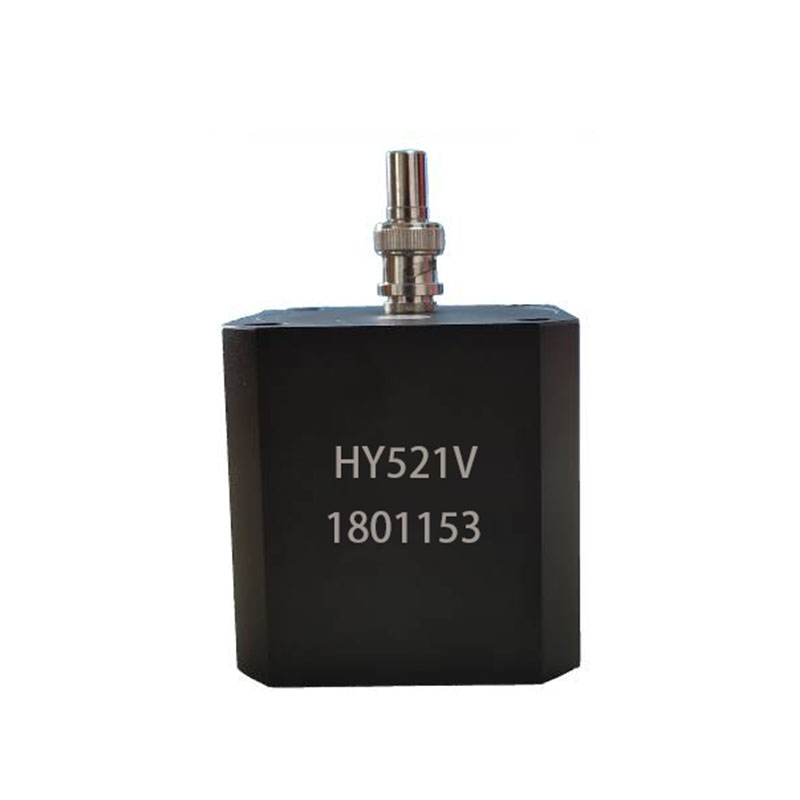

测振传感器（磁电式速度传感器）含加速度档
一、产品特点：
- 采用德国进口核心元器件
- 具有极低的低频响应及极高的灵敏度（分竖向和水平向）
- 密封性能好，防护等级IP65
- 在桥梁安全测试，大地脉动测试上有显著效果
- 无源伺服，不需要供电，安装方便，可靠性高
二、技术参数
型号 | EY521V | 0 | 1 | 2 | 3 |
编号 | / | 加速度 | 小速度 | 中速度 | 大速度 |
灵敏度 V/（m/s）或 V/（m/s2） | 0.301 | 17.7 | 4.54 | 0.328 | |
***量程 | 位移（mm p） | 20 | 200 | 500 | |
速度（m/s p） | 0.125 | 0.3 | 0.6 | ||
加速度（m/s2 p） | 20 | ||||
分辨率 | 速度（m/s） | 3×10-6 | 1×10-8 | 4×10-7 | 3×10-6 |
频带（Hz）（+1dB～-3dB） | 0.25～100 | 1～100 | 0.5～100 | 0.17～80 | |
输出负荷电阻（MΩ） | 10 | ||||
重 量（kg） | 0.8 | ||||
尺 寸（mm） | 63×63×63 | ||||

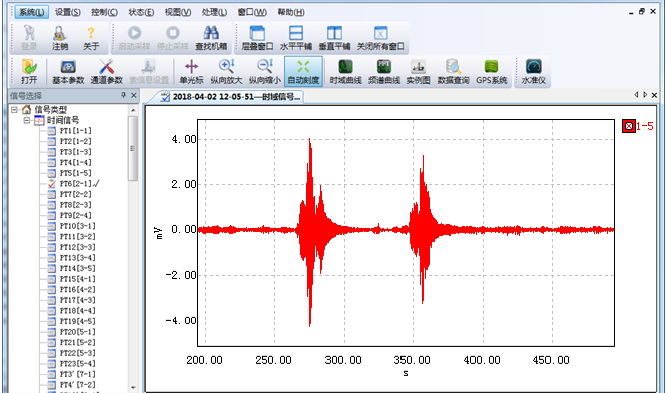

模态测试分析软件（含动态信号采集软件）

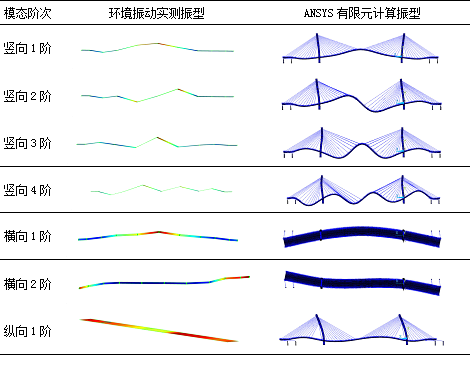

动态信号测量和分析专业软件，用于在各种工程应用环境中配合相应的仪器进行信号采集，同时提供特定的用户界面，便于用户对数据的观测和分析。软件具有多种功能高度集成特性，兼备操作便捷特点。（频率、阻尼比、振型的分析）
