一、产品介绍：

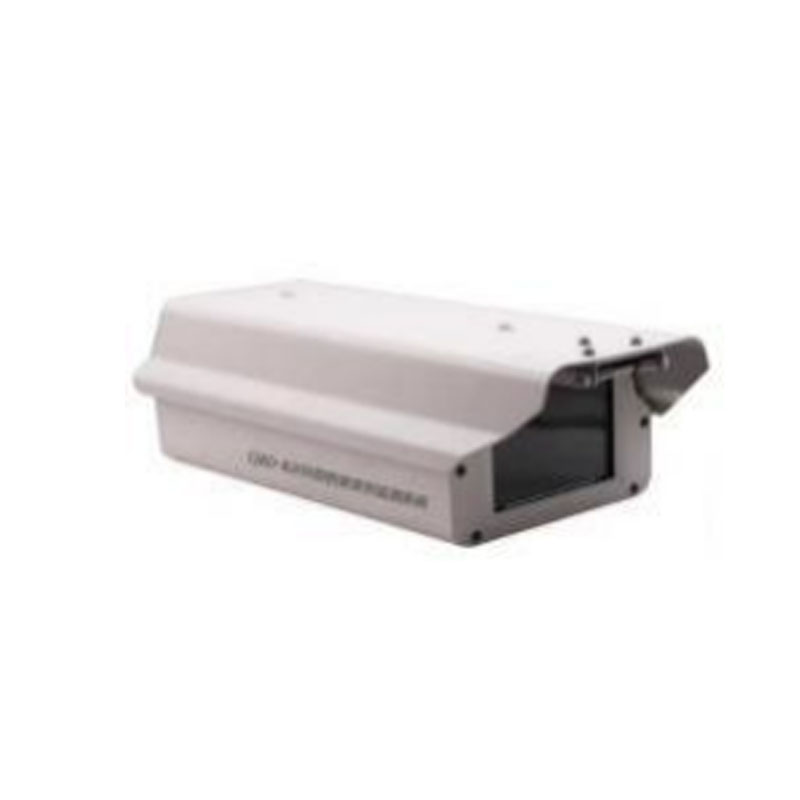

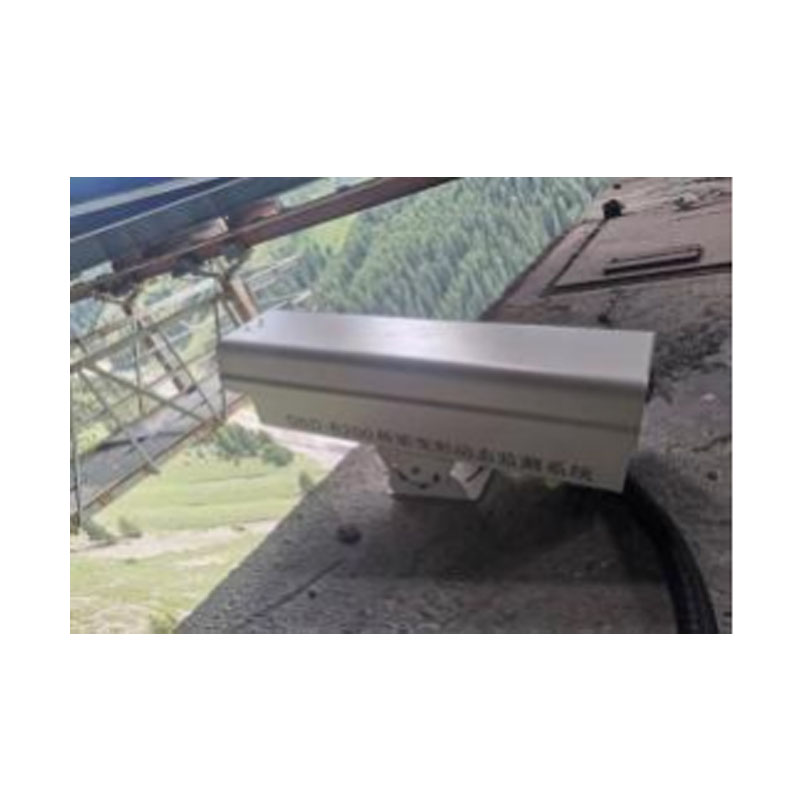

桥梁多点变形动态长期监测系统是针对目前桥梁变形监测中存在的不足，研发的基于图像原理变形动态监测系统。该仪器具有测量远距离、高精度、测值稳定、抗环境干扰性能强、多点实时动态变形专业监测设备。该产品由定焦镜头、高清图像采集设备、智能网联系统组成，具有 功能可靠、安装方便、操作简单、可扩展性强等突出优点。可应用于桥梁结构主塔变形监测、主梁控制截面的实时动态挠度监测，也可应用于其它建筑结构的多点动态位移长期监测。
二、产品特点：
1.选用多种焦段的定焦镜头，可根据测试距离要求搭配合适的镜头进行不同距离和范围的精准测量；
2.采用大底高像素工业级 CMOS 传感器，画幅更宽，采集图像质量高，测试精度高；
3.多点自动跟踪算法，保证动态测量的可靠性，昼夜自动切换，实现数据的连续不间断采集；
4.设备可根据测点数量自由扩展与组合，形成多点同步数据采集与传输；
5.数据可对多个测点实时数据形成实时散点图，显示各点竖直和水平方向的位移值，本地保存或上传云端，查询和处理更加方便。
三、产品参数
测量点数 | 画幅内对焦清楚的标靶都可以测量，测量点数过多会导致处理速度下降 | ||
处理帧率 | 50Hz 可调（3 个测点） | 30Hz 可调（3 个测点） | 50Hz 可调（3 个测点） |
测量距离 | 0.6 米～300 米 | 300 米～1500 米 | 0.6 米～300 米 |
精度 | ±0.02mm（10m 距离） | ||
标定方式 | 仪器出厂标定 | ||
供电方式 | 交流 220V,直流 24V/12V | ||
数据传输 | 4G/5G/wifi/以太网 | 4G | |
仪器功耗 | 12W | ||
防护等级 | IP66 | ||
工作温度 | -30℃~+60℃ | ||
工作湿度 | ≤80% | ||
尺寸 | 140mm*200mm*540mm | 180mm*240mm*670mm | 140mm*200mm*540mm |
